矢量網絡分析儀如何測芯片阻抗？

在現代電子技術中，芯片的阻抗特性對于實現高性能電路至關重要。為了準確測量芯片的阻抗，矢量網絡分析儀（VNA）是一種不可或缺的工具。本文將探討矢量網絡分析儀的工作原理、測量芯片阻抗的步驟以及通過這些測量獲得的關鍵數據。

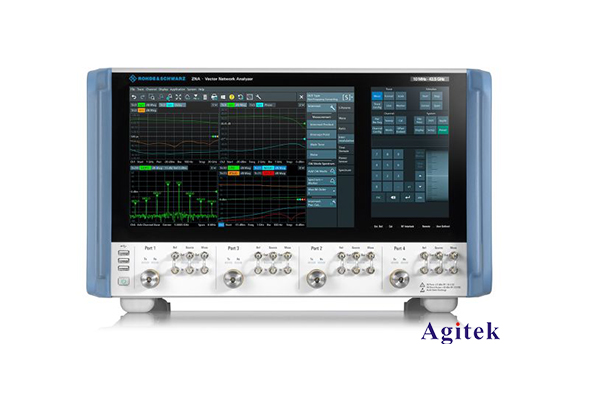

 什么是矢量網絡分析儀？

矢量網絡分析儀是一種用于測量射頻和微波信號的儀器，能夠提供幅度和相位的信息。相比傳統的網絡分析儀，VNA能夠同時測量多個頻率點的信號，從而為用戶提供更為全面的網絡特性分析。其主要用于射頻組件、天線和其他高頻電路的測試。

 為什么要測量芯片阻抗？

芯片的阻抗特性直接影響其在電路中的性能。例如，芯片的輸入和輸出阻抗決定了信號的反射和傳輸效率。在高速數字電路和射頻電路中，高頻信號的反射可能導致數據丟失或失真，因此，了解和控制芯片的阻抗至關重要。

 使用矢量網絡分析儀測量芯片阻抗的步驟

 1. 準備工作

在開始測量之前，需要做好充分的準備工作。確保矢量網絡分析儀已正確校準，以消除測量?jī)x器自身的影響。選擇合適的測試夾具或探針，以正確接觸芯片的測試點。

 2. 連接設備

使用適當?shù)倪B接線和適配器將VNA與待測芯片連接。確保連接牢固，以避免引入不必要的噪聲或信號損失。連接時，特別要注意同軸電纜的引入損耗和VSWR（電壓駐波比）。

 3. 設置頻率范圍

根據芯片的工作頻率設置VNA的測量頻率范圍。通常，測量頻率范圍應涵蓋芯片的主要工作頻率及其諧波，以獲得完整的阻抗特性數據。

 4. 執行測量

選擇合適的測量模式后，啟動測量。VNA將自動掃描指定頻率范圍并測量反射系數（S11）和傳輸系數（S21）。這些參數將用于后續的阻抗計算。

 5. 數據分析

分析VNA提供的測量結果。通過計算反射系數，可以得到芯片的輸入阻抗。一般來說，輸入阻抗可以通過以下公式計算：

其中，( Z_{0} 是系統特征阻抗，通常為50Ω。通過測量不同頻率下的阻抗，可以繪制出阻抗曲線圖，幫助設計人員了解芯片在不同工作條件下的表現。

 6. 故障分析與優化

根據測量結果，可以識別出芯片設計中的潛在問題，如過高的反射損耗或不理想的阻抗匹配。設計人員可以采取相應的優化措施，例如調整電路布局、改變?cè)?shù)或在設計中添加匹配網絡。

矢量網絡分析儀是測量芯片阻抗的重要工具，能夠提供精確的阻抗數據，為芯片的設計和優化提供理論支持。通過合理的測量步驟和數據分析，工程師能夠確保芯片在其工作頻段內實現最佳性能。隨著技術的發展，對高頻信號的測量和分析重要性愈加突出，掌握矢量網絡分析儀的使用將為電子工程師提供巨大的優勢。

如果你對具體測量方法或設備參數有進一步的疑問，歡迎隨時交流。
