波形發生器的脈寬調制及其在不同頻率下的應用

波形發生器是一種用于產生各種電信號的設備，廣泛應用于電子實驗、信號處理和通信等領域。其中，脈寬調制（PWM）是一種重要的信號調制技術。通過對脈沖寬度的調制，我們可以在不同的頻率下生成具有特定特征的信號。本文將深入探討波形發生器如何調制脈寬，并闡述其在不同頻率下的應用。

 脈寬調制的基本概念

脈寬調制是一種調制技術，通過改變脈沖的寬度來傳達信息。在PWM信號中，脈沖的寬度與所表示的信息成正比，而脈沖的頻率保持不變。脈寬調制常用于控制電機速度、亮度調節、音頻信號處理和數據通信等領域。

例如，在電機控制中，脈寬越寬，電機接受的能量越多，轉速也越高；在LED亮度控制中，脈寬越寬，LED燈的亮度越高。

 波形發生器的工作原理

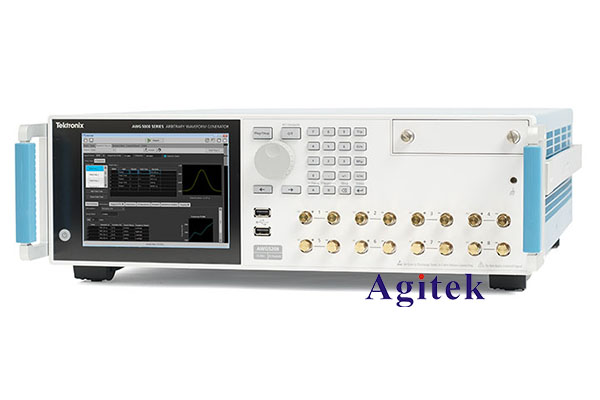

波形發生器通常能夠生成正弦波、方波、三角波等多種類型的波形。它的基本功能是根據需要設置特定的頻率和幅度。在脈寬調制中，波形發生器通過調節輸出波形的脈沖寬度，實現對信號的調制。

現代波形發生器一般采用數字控制技術，使得調制過程更為精確和靈活。設計者可以根據具體的應用需求，設定脈沖的周期、占空比（脈沖寬度與周期的比值）以及頻率。

 調制脈寬的技術方法

在波形發生器中調制脈寬，通常有以下幾種常用的方法：

1. 定時器/計數器法：通過定時器控制脈沖的啟動和停止。在這個方法中，設定一個特定的時間間隔，定時器到達設定值后，自動切換輸出狀態，從而改變脈寬。

2. 模擬電路法：使用模擬電路中的運算放大器和比較器等元件，處理輸入信號并比較設定的閾值來改變輸出脈寬。這種方法適合對波形的實時調制。

3. 數字信號處理法：采用微控制器或FPGA，基于數字算法實時生成目標波形，通過軟件編程靈活調整脈寬。這種方法能夠達到極高的精度和靈活性。

4. 占空比控制法：通過改變PWM信號的占空比，直接影響輸出的脈沖寬度，適用于各種應用場合。在這種方法中，用戶可以精確設定脈沖寬度與周期之間的關系，以適應不同的工作條件。

 不同頻率下的脈寬調制應用

脈寬調制在不同頻率下展現出不同的特性和應用：

- 低頻應用：在電機控制和暖通空調系統中，PWM通常工作在幾十Hz至幾百Hz之間。此時，脈寬的調制主要用于調節能量輸送，達到節能和控制的目的。

- 中頻應用：在音頻信號合成和LED亮度調節中，工作頻率一般在幾千Hz至幾十千Hz。此時，PWM信號對人耳的感知影響較小，能夠實現平滑的亮度變化和音色調整。

- 高頻應用：在無線電通訊中，脈寬調制可用于信號編碼和解碼，工作頻率往往在數百千Hz以上。在這種情況下，脈寬變化迅速，有助于提高信號的傳輸率。

波形發生器的脈寬調制功能為現代電子技術的應用提供了強大的支持。通過不同的方法調制脈寬，可以在各個頻率段中實現精準的信號控制。無論是在電機控制、LED調光，還是在音頻信號處理與通信中，脈寬調制技術都展現出重要的價值。隨著技術的不斷發展，波形發生器將在更多領域發揮更加顯著的作用，為我們的生活帶來便利與創新。
