矢量網絡分析儀如何測量相位一致性？

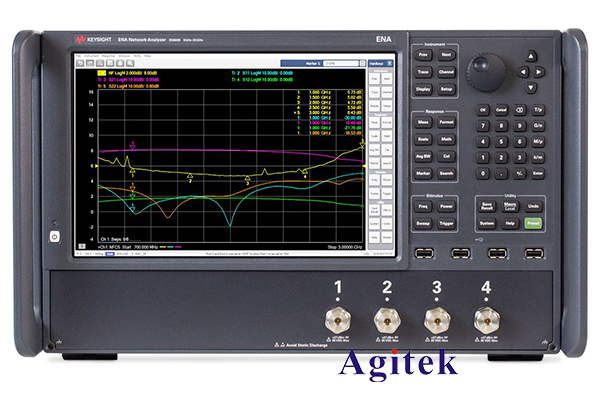

矢量網絡分析儀（VNA，Vector Network Analyzer）是一種用于測試和分析高頻電子設備的工具，它能夠提供設備的幅度和相位信息。相位一致性是表征信號傳輸的關鍵指標，尤其是在高頻和射頻（RF）應用中。本文將詳細介紹如何使用矢量網絡分析儀測量相位一致性，并討論相關的測試步驟、注意事項以及應用場景。

 什么是相位一致性？

相位一致性指的是在不同頻率下，信號的相位響應保持一致的能力。對于射頻組件，如放大器、濾波器和天線陣列，良好的相位一致性意味著在不同頻率下輸出信號的相位變化極小。一致的相位響應對于相位陣列天線和多通道系統的性能至關重要，因為它可以確保信號相干性和增益最大化。

 使用矢量網絡分析儀測量相位一致性

 1. 準備工作

在進行相位一致性測量之前，需做好以下準備：

- 設備校準：校準是確保測量準確性的重要步驟。在使用VNA之前，確保進行適當的校準（如短路、開路、負載和通過標定）。這會消除系統誤差，提高測量的精度。

- 選擇測試設備：根據測試需求選擇合適的矢量網絡分析儀。不同型號的VNA具有不同的頻率范圍和測量精度。

 2. 測試設置

- 連接端口：將被測設備（DUT）連接到VNA的測試端口，確保連接牢固，避免反射和串擾。

- 選擇測量參數：在VNA上選擇S參數測量，特別是S21（傳輸系數），這將有助于觀察信號在不同頻率上的相位響應。

 3. 數據采集

- 頻率掃描：設置所需的頻率范圍，并啟動掃描。VNA會自動測量并記錄相應的幅度和相位數據。

- 記錄相位數據：確保在VNA界面中顯示相位信息。大多數現代VNA都支持將相位信息以圖形或表格形式呈現。

 4. 數據分析

- 相位響應圖：分析得到的相位響應圖。理想情況下，頻率范圍內的相位變化應盡量平坦，這表明相位一致性良好。

- 相位偏差計算：可以計算相位響應隨頻率變化的偏差。較小的偏差意味著相位一致性更好。

 5. 應用結果

- 應用場景：相位一致性測量常用于射頻組件的設計和優化，例如在天線陣列設計中確保相位匹配，以獲得更好的方向性和增益。

- 問題診斷：在系統性能不佳的情況下，通過相位一致性測試可以快速診斷問題，確保信號的穩定與可靠。

 注意事項

在使用矢量網絡分析儀進行相位一致性測量時，需要注意以下幾點：

- 環境因素：溫度、濕度及其他環境參數會對測試結果產生影響，因此應在穩定的環境中進行測量。

- 連接質量：不良的連接可能導致測量誤差。在進行測試前，確保連接器和測試線沒有磨損或損壞。

- 軟件設置：熟悉VNA的操作界面和相關參數設置，以確保獲取的測量數據準確。

測量相位一致性是確保高頻和射頻組件性能的重要步驟。通過使用矢量網絡分析儀，工程師和技術人員可以獲得關鍵的相位響應數據，從而優化設計并提升性能。隨著電子設備的不斷發展，相位一致性測試的重要性只會愈加突出。因此，掌握這一測量技術對于電子工程師來說至關重要。
