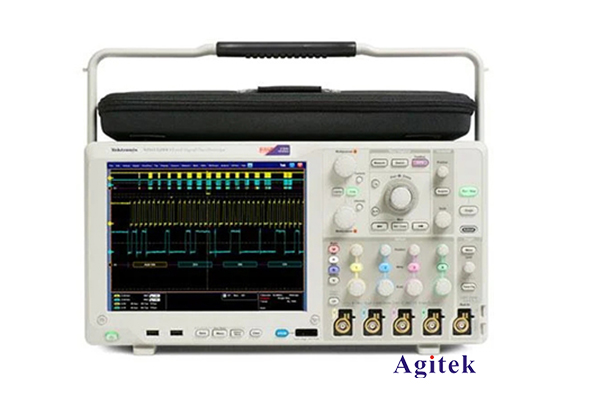

泰克MSO5034B混合信號示波器信號耦合方式怎么選擇？

在電子測試與測量領域，示波器是不可或缺的工具，而泰克MSO5034B混合信號示波器因其強大的性能和多種功能受到廣泛歡迎。尤其是在信號耦合方式的選擇上，了解其工作原理和應用場景至關重要。本文將為您詳細解析泰克MSO5034B的信號耦合方式，并提供選擇的建議。

什么是信號耦合？

信號耦合是指示波器如何處理輸入信號的方式。它決定了示波器如何接收和顯示信號的特性。常見的信號耦合方式有直流耦合（DC Coupling）、交流耦合（AC Coupling）和地耦合（Ground Coupling）。不同的耦合方式適用于不同類型的信號，選擇合適的耦合方式能夠有效提高測量精度和信號清晰度。

泰克MSO5034B的耦合方式解析

1. 直流耦合（DC Coupling）

直流耦合允許所有頻率的信號通過，包括直流成分和交流成分。使用直流耦合時，示波器可以直接測量信號的幅度和直流偏置。這種耦合方式適用于需要測量信號的整體波形，尤其是當信號中包含直流成分時。

適用場景：

電源電壓測量

直流信號和低頻信號的分析

需要觀察信號波形變化的應用場景

2. 交流耦合（AC Coupling）

交流耦合通過高通濾波器去除信號中的直流成分，僅允許交流信號通過。這種方式能夠消除直流偏置，使得小幅度交流信號更為明顯。因此，交流耦合適用于高頻信號和小信號的測量。

適用場景：

測量低頻信號中的高頻成分

當信號中存在較大的直流偏置時

需要觀察信號的交流變化而不關心直流成分

3. 地耦合（Ground Coupling）

地耦合將輸入信號接地，示波器將顯示一條水平線。這種耦合方式主要用于校準和參考，幫助用戶設置示波器的基線或進行通道間的比較。

適用場景：

校準示波器

設置基線參考

對信號進行對比分析

如何選擇合適的信號耦合方式？

在選擇號耦合方式時，用戶需要考慮以下幾個因素：

信類型：首先確定測量的信號是直流信號、交流信號還是混合信號。如果信號包含直流成分，直流耦合是最佳選擇；如果信號中直流成分較大，則可考慮交流耦合。

測量目的：明確測量的目標是觀察信號的整體波形，還是僅關注特定頻率成分。對于需要分析信號變化的情況，直流耦合更為適用；而對于需要濾除直流偏置的應用，交流耦合更為合適。

頻率范圍：不同的耦合方式頻率的響應不同。高頻信號測量時，交流耦合可能會更有效，而低頻信號則適合直流耦合。

噪聲干擾：如果測量環境中存在較多的噪聲，使用交流耦合可以有效降低噪聲影響，使信號更加清晰。

泰克MSO5034B混合信號示波器提供了多種信號耦合方式，用戶在實際應用中應根據信號類型、測量目的、頻率范圍和噪聲干擾等因素進行合理選擇。掌握信號耦合的選擇技巧，不僅能提升測量的準確性，還能使測試過程更加高效。希望本文能為您在使用泰克MSO5034B示波器時提供有效的指導和幫助。
