普源DS4012示波器如何測開關電源輸出紋波？

在現代電子設備中，開關電源以其高效、體積小等優點廣泛應用于各種電子產品中。然而，開關電源的輸出紋波問題常常影響設備的性能和穩定性。因此，使用示波器測量開關電源的輸出紋波是非常重要的。本文將介紹如何使用普源DS4012示波器測量開關電源的輸出紋波。

一、開關電源輸出紋波的定義

開關電源在工作過程中，會產生一定的輸出紋波，這種紋波是由于開關頻率、負載變化及電源設計等因素引起的。輸出紋波通常以峰-峰值（PP）或有效值（RMS）來表示，過大的紋波可能會導致系統的不穩定，甚至損壞后級電路。

二、普源DS4012示波器簡介

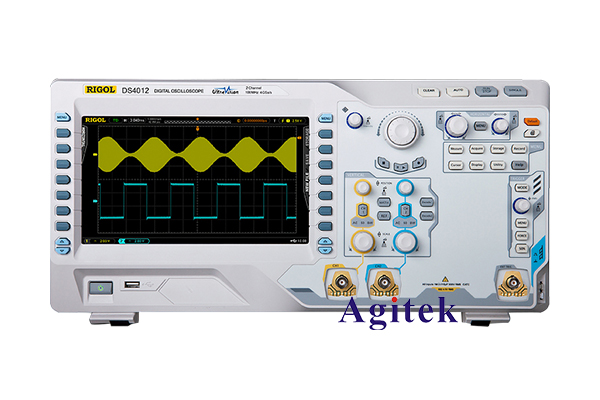

普源DS4012是一款高性能的數字存儲示波器，具有12MHz帶寬、1GS/s采樣率，適合用于各種電子測試。其直觀的操作界面和多種觸發方式使得測量工作更加簡便，尤其是在測量開關電源輸出紋波時，能夠提供準確、穩定的波形顯示。

三、測量準備

在進行紋波測量之前，需要準備以下設備和工具：

普源DS4012示波器

待測開關電源

探頭（推薦使用1:10衰減探頭，以提高測量精度）

連接線

四、測量步驟

1. 連接示波器

首先，將普源DS4012的探頭連接到開關電源的輸出端。注意，探頭的接地夾應該連接到電源的公共地（GND），以減少噪聲干擾。

2. 設置示波器

打開普源DS4012示波器，并根據以下步驟進行設置：

選擇通道：選擇一個通道進行測量，通常使用通道1（CH1）。

調整垂直靈敏度：根據開關電源的輸出電壓范圍，適當調整示波器的垂直靈敏度（V/div），以便能夠清晰顯示輸出波形。

設置時間基準：根據開關電源的工作頻率，調整時間基準（s/div），以便能夠捕捉到紋波的細節。

觸發設置：選擇合適的觸發方式，通常選擇邊沿觸發（Edge Trigger），并設置觸發電平在輸出波形的中間值。

3. 觀察波形

設置完成后，觀察示波器屏幕上的波形。開關電源的輸出紋波通常呈現為周期性的脈動信號。通過調節示波器的時間和電壓設置，可以獲得更清晰的波形。

4. 測量紋波值

使用示波器的測量功能，可以直接讀取輸出紋波的峰-峰值（PP）。在普源DS4012上，可以通過菜單選擇“測量”選項，選擇“峰-峰值”，示波器會自動計算并顯示輸出紋波的值。

5. 分析結果

根據測得的紋波值，與開關電源的規格要求進行對比。如果輸出紋波超過了設計標準，可能需要優化電源設計或增加濾波器來降低紋波。

五、注意事項

在測量過程中，盡量使用短的連接線以減少引入的干擾。

確保探頭的衰減設置與示波器的設置一致，以獲取準確的測量結果。

注意示波器的帶寬限制，確保其能夠捕捉到開關電源的高頻紋波。

通過普源DS4012示波器測量開關電源的輸出紋波是一個簡單而有效的過程。掌握上述測量步驟和注意事項后，您將能夠準確地評估開關電源的性能，確保電子設備的穩定運行。希望本文對您在實際應用中有所幫助！
