普源數字示波器如何設置電壓參數？

在電子測試和測量領域，示波器是不可或缺的工具之一。普源數字示波器以其高性能和易用性廣受歡迎。本文將詳細介紹如何在普源數字示波器上設置電壓參數，以幫助用戶更好地進行電壓測量和分析。

1. 了解示波器的基本構造

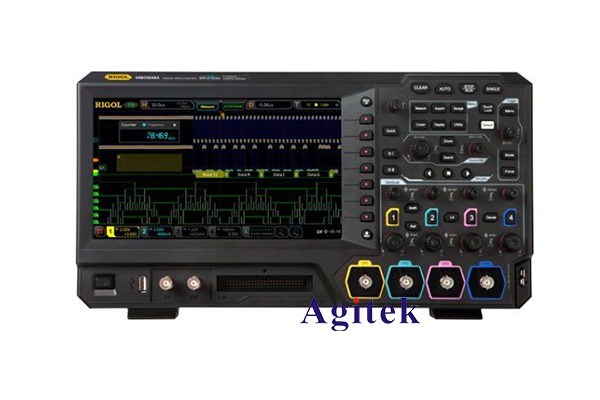

普源數字示波器通常由顯示屏、控制面板、輸入通道和電源等部分組成。用戶通過控制面板上的各類按鈕和旋鈕來設置測量參數。熟悉示波器的構造有助于快速找到需要設置的功能。

2. 連接探頭

在設置電壓參數之前，首先需要確保探頭正確連接到待測電路中。普源數字示波器通常配有帶有 1X/10X 開關的探頭。選擇適當?shù)乃p比（如 10X）可以提高測量的準確性和安全性。

確保探頭的地線連接到電路的公共地，信號線連接到待測電壓點。連接完成后，打開示波器電源。

3. 設置垂直參數

在示波器的控制面板上，找到與垂直設置相關的部分。垂直設置主要包括垂直靈敏度和耦合方式。

3.1 垂直靈敏度

垂直靈敏度決定了示波器顯示信號的幅度。通常以伏特/格（V/div）為單位。通過旋轉“垂直靈敏度”旋鈕，可以選擇合適的靈敏度。建議從較高的靈敏度開始（例如 1V/div），然后根據需要逐步降低，以便清晰地觀察信號波形。

3.2 耦合方式

耦合方式通常有直流（DC）和交流（AC）兩種選擇。選擇DC耦合可以測量信號的真實電壓值，而選擇AC耦合則可以去除直流分量，只顯示交流信號。根據測試需求選擇合適的耦合方式。

4. 設置水平參數

水平參數主要包括時間基準設置。時間基準決定了示波器橫軸的時間單位，通常以秒/格（s/div）為單位。

4.1 時間基準

通過調整“時間基準”旋鈕，選擇適合的時間單位。如果信號變化較快，可以選擇較短的時間基準（如 1ms/div）；如果信號變化較慢，則選擇較長的時間基準（如 100ms/div）。合理的時間基準設置可以幫助用戶更清晰地觀察波形的變化。

5. 觸發設置

觸發設置是示波器中非常重要的一部分，能夠穩定顯示波形。通過調整觸發電平和觸發模式，用戶可以實現對特定事件的捕捉。

5.1 觸發模式

普源數字示波器通常有邊沿觸發、脈沖觸發等多種觸發模式。邊沿觸發是最常用的模式，可以根據上升沿或下降沿進行觸發。選擇合適的觸發模式后，調整觸發電平，使其位于待測信號的幅度范圍內，以獲得穩定的波形。

6. 波形觀察與分析

完成所有設置后，觀察示波器顯示的波形。用戶可以利用示波器的測量功能，如峰峰值、頻率、周期等，進行進一步的分析。普源數字示波器通常具有自動測量功能，可以快速獲取重要參數。

7. 保存與導出數據

在完成測量后，用戶可以選擇將數據保存或?qū)С觥Ｆ赵磾?shù)字示波器通常支持 USB 存儲或 SD 卡存儲，方便用戶保存重要的測量數據以供后續分析。

通過以上步驟，用戶可以輕松設置普源數字示波器的電壓參數，從而進行精確的電壓測量。合理的設置不僅能提高測量的準確性，還能幫助用戶深入理解電子信號的特性。在實際使用中，建議多加練習，以熟悉各種設置和功能，提升測量效率和準確性。希望本文對您在使用普源數字示波器時有所幫助。
