如何使用普源數字示波器測量實時波長？

在現代電子工程和物理實驗中，波長的測量是一個至關重要的任務。普源數字示波器作為一種高性能的測量工具，可以幫助工程師和研究人員精確測量信號的波長。本文將詳細介紹如何使用普源數字示波器測量實時波長的方法，并提供一些實用的技巧。

一、什么是波長？

波長是波動的一個基本特征，它表示波動的兩個相鄰波峰或波谷之間的距離。通常用希臘字母λ（Lambda）表示，單位為米或納米。在電子信號中，波長與信號的頻率密切相關，頻率越高，波長越短，反之亦然。

二、普源數字示波器的基本功能

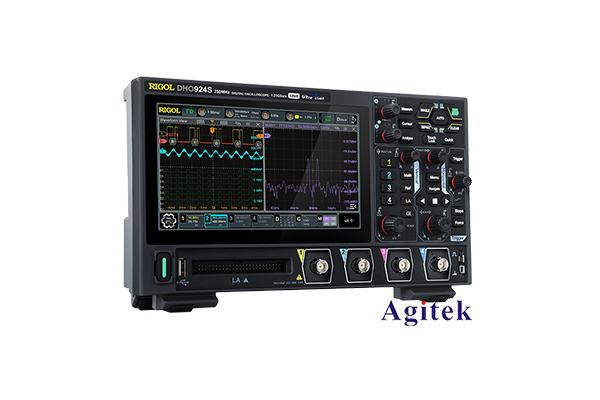

普源數字示波器具備多種功能，如信號捕捉、波形顯示、測量和分析等。它能夠?qū)崟r顯示信號波形，并提供豐富的測量工具，使得用戶能夠快速獲取所需的參數信息。

三、測量實時波長的步驟

準備工作

首先，確保普源數字示波器的正常工作，檢查電源和連接線是否完好。

將待測信號源（如頻率發生器）與示波器的輸入通道連接。確保信號源的頻率設置在示波器的可測范圍內。

設置示波器

打開示波器，選擇適當?shù)臅r間基準（Time Base），以確保信號波形能夠清晰顯示。通常情況下，時間基準設置為信號周期的1/10到1/5之間是最理想的。

調整垂直靈敏度（Vertical Sensitivity），使信號波形能夠在屏幕上完整顯示。

捕捉信號波形

通過觸發設置，調整觸發電平以穩定波形顯示。選擇合適的觸發方式（如邊沿觸發），確保波形不抖動。

觀察示波屏幕，確保信號波形穩定并清晰可見。

測量波長

在示波器界面，使用測量工具選擇“周期”或“頻率”測量功能。示波器會自動計算出信號的周期T（秒）。

通過公式計算波長λ：λ = v / f，其中v為信號傳播速度，f為頻率（f = 1/T）。在電信號中，傳播速度通常接近光速（3×10^8 m/s），但在不同介質中，傳播速度可能不同。

記錄與分析

記錄測得的波長值，并進行必要的分析。可以將多次測量結果進行平均，以提高測量精度。

結合其他測量工具（如頻率計、信號發生器等）進行交叉驗證，以確保測量結果的準確性。

四、注意事項

信號質量：確保信號源的輸出信號質量良好，避免噪聲干擾影響測量結果。

示波器帶寬：選擇適當帶寬的示波器，以確保其能夠有效捕捉到高頻信號。

溫度與環境：測量環境的溫度變化可能影響信號傳播速度，從而影響波長測量結果。

普源數字示波器是一款強大的工具，可以有效地測量實時波長。通過合理的設置和精確的操作，可以獲得準確的波長數據，為后續的研究與開發提供有力支持。無論是在實驗室研究還是工程應用中，掌握這一測量技巧都將極大地提升工作效率和結果的可靠性。

希望本文能夠幫助您更好地理解如何使用普源數字示波器測量實時波長，并在實際應用中取得更好的成果。如果您有任何疑問或需要進一步的指導，歡迎隨時與我們聯系。
