泰克MSO4054混合信號示波器測直流電壓

在現代電子測試領域，示波器是不可或缺的工具之一。尤其是泰克（Tektronix）推出的MSO4054混合信號示波器，以其卓越的性能和多功能性，成為了工程師和技術人員的首選。本文將詳細介紹如何使用泰克MSO4054混合信號示波器測量直流電壓，并探討其在實際應用中的重要性。

1. 泰克MSO4054概述

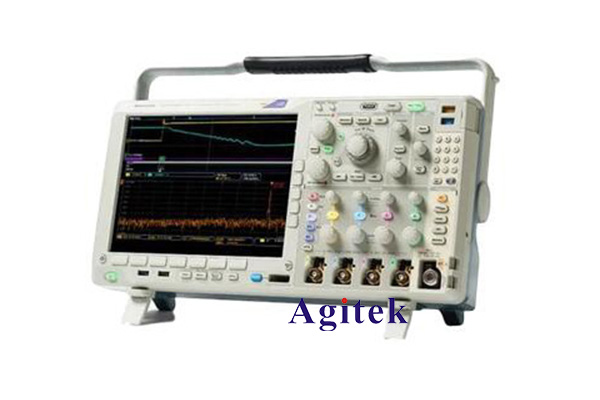

泰克MSO4054是一款具有四通道模擬輸入和16通道數字輸入的混合信號示波器，帶有高達500MHz的帶寬和5GS/s的采樣率。其用戶友好的界面和強大的分析功能，使其能夠快速、準確地捕捉和分析各種信號，包括直流電壓信號。

2. 準備工作

在開始測量之前，您需要確保以下準備工作就緒：

電源連接：確保示波器已連接至電源并正常啟動。

探頭檢查：檢查示波器探頭的連接是否穩固，并確認其衰減比設置正確（通常為10:1）。

待測電路：準備好要測量的電路或設備，并確保其處于安全工作狀態。

3. 測量直流電壓的步驟

3.1 連接探頭

將探頭的尖端連接到待測點，通常是電路中的直流電壓源。同時，將探頭的接地夾連接到電路的公共地（GND）。

3.2 設置示波器

選擇通道：在MSO4054上選擇一個通道（如CH1），以便進行直流電壓測量。

調整垂直設置：通過調整通道的垂直靈敏度（例如，選擇1V/div），使信號在屏幕上清晰可見。

設置時間基準：雖然直流電壓信號的變化相對較慢，您可以選擇較大的時間基準（如500ms/div），以便穩定顯示。

啟用直流耦合：確保示波器設置為直流耦合模式，這樣可以準確測量直流電壓。

3.3 觀察和記錄

在完成上述設置后，觀察屏幕上的波形。對于直流電壓，您應該看到一條水平線。使用示波器的測量功能，可以直接讀取電壓值，并記錄下來。

3.4 數據分析

MSO4054提供了多種數據分析功能，包括自動測量和統計分析。您可以使用這些功能來獲取更詳細的電壓信息，如最大值、最小值和平均值等。

4. 注意事項

安全性：在進行測量時，請務必遵循安全操作規程，避免觸摸帶電部件。

探頭補償：在使用探頭之前，確保其已進行適當的補償，以提高測量精度。

環境影響：注意測量環境的溫度和濕度，這些因素可能會影響示波器的性能和測量結果。

泰克MSO4054混合信號示波器以其強大的測量能力和易用性，為工程師提供了一個理想的工具來測量直流電壓。通過正確的設置和使用，您可以快速獲取準確的電壓數據，為后續的電路設計和故障排查提供有力支持。

無論是在實驗室、生產線還是現場測試，掌握使用泰克MSO4054進行直流電壓測量的技巧，將極大提升您的工作效率和測量準確性。希望本文能夠幫助您更好地理解和應用這款強大的示波器。
