如何使用泰克MDO4034C示波器測量頻率？

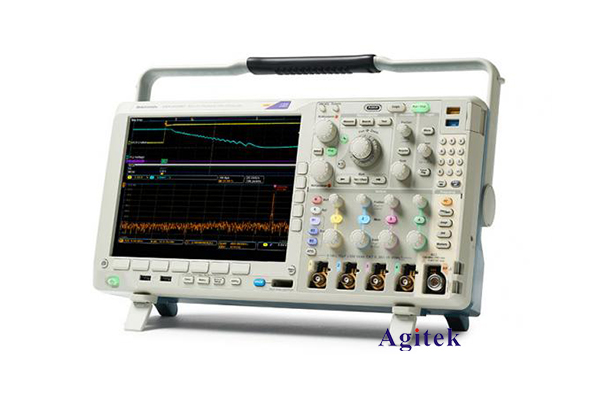

泰克MDO4034C示波器是一款功能強大的混合信號示波器，廣泛應用于電子工程和測試領域。本文將詳細介紹如何使用MDO4034C示波器測量頻率，幫助您更好地理解和使用這款設備。

一、了解示波器的基礎知識

在開始之前，我們需要了解一些示波器的基本概念。示波器是一種電子測試設備，可以將電信號轉換為可視化的波形圖。頻率是信號在單位時間內的重復次數，通常以赫茲（Hz）為單位。測量頻率的關鍵在于準確捕捉信號的周期。

二、準備工作

在測量頻率之前，請確保MDO4034C示波器已正確連接到電源并經過校準。同時，您需要準備好要測量的信號源，例如信號發生器或電路板。

1. 連接探頭

將示波器探頭連接到測試點，確保接觸良好。探頭的地線通常連接到電路的接地，信號線連接到待測信號的輸出端。

2. 選擇通道

MDO4034C示波器具有多個通道，您需要選擇一個通道來顯示所連接信號的波形。通過按下通道選擇按鈕，可以在不同通道之間切換。

三、設置示波器

1. 調整時間基準

在測量頻率時，時間基準的設置至關重要。您可以通過旋轉示波器面板上的“時間/格”旋鈕來調整時間基準，使得波形在屏幕上清晰可見。理想的設置是使一個完整的周期能夠在屏幕上顯示幾次。

2. 調整垂直靈敏度

同樣，您需要調整垂直靈敏度，以確保信號波形在示波器屏幕上清晰可見。通過旋轉“電壓/格”旋鈕，可以放大或縮小波形。

四、測量頻率

1. 使用自動測量功能

MDO4034C示波器提供了強大的自動測量功能，您可以輕松測量頻率。按下“測量”按鈕，在菜單中選擇“頻率”選項，示波器將自動計算并顯示信號的頻率。

2. 手動測量

如果您希望手動計算頻率，可以通過觀察波形的周期來進行。使用光標測量功能，選擇“光標”菜單，然后選擇“時間光標”。移動光標到一個完整周期的開始和結束位置，示波器將顯示所選區域的時間（周期）。頻率的計算公式為：

[ \text{頻率 (Hz)} = \frac{1}{\text{周期 (秒)}} ]

五、注意事項

在測量頻率時，有幾個注意事項需要牢記：

探頭帶寬：確保您的探頭帶寬足夠高，以便準確捕捉高頻信號。

信號質量：信號的質量會影響測量結果，確保信號沒有過多的噪聲或失真。

觸發設置：觸發設置應正確，以確保信號穩定顯示在屏幕上。

使用泰克MDO4034C示波器測量頻率是一個相對簡單的過程，只需按照上述步驟進行操作即可。通過掌握示波器的基本設置和測量方法，您將能夠有效地分析和測試電子信號。希望本文能幫助您更好地理解MDO4034C示波器的使用，提升您的測試技能。
