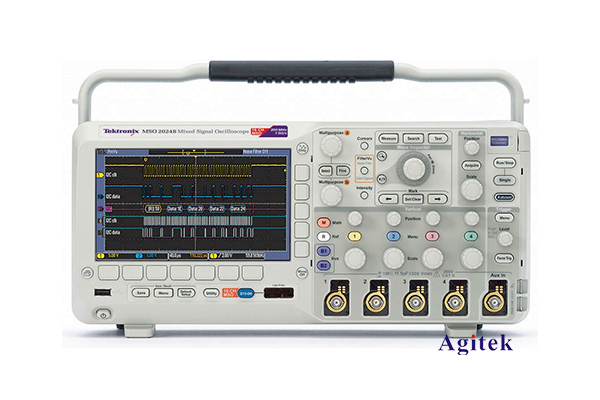

泰克MSO2014B混合信號示波器濾波設置指南

 在電子測試和測量領域，示波器是不可或缺的工具。泰克MSO2014B混合信號示波器以其高性能和易用性而聞名，特別適合于復雜信號的分析。本文將詳細介紹如何進行MSO2014B的濾波設置，幫助您更好地捕獲和分析信號。

 什么是混合信號示波器？

混合信號示波器（MSO）結合了模擬和數字信號的測量能力，可以同時觀察多個通道的信號。這使得工程師能夠在調試和測試過程中更加全面地理解系統的行為。MSO2014B具有4個模擬通道和16個數字通道，能夠輕松應對各種測試挑戰。

 濾波器的重要性

濾波器是示波器中關鍵的功能之一，能夠幫助您去除不必要的噪聲，突出感興趣的信號特征。合理的濾波設置使得信號更加清晰，提高測量的準確性。下面我們將探討如何在MSO2014B上進行濾波器設置。

 濾波器設置步驟

 1. 連接信號

首先，將待測信號連接到MSO2014B的輸入通道。確保連接穩定，并檢查信號源的輸出是否正常。

 2. 選擇通道

在示波器的主界面上，使用觸摸屏或旋鈕選擇您想要濾波的通道。可以通過“CH1”、“CH2”等按鈕快速選擇。

 3. 打開濾波器選項

點擊示波器屏幕右側的“分析”或“過濾”選項。然后選擇“濾波器”，將彈出相關設置菜單。

 4. 選擇濾波器類型

在濾波器設置中，MSO2014B提供多種類型的濾波器選項：

- 低通濾波器：適用于去除高頻噪聲，保留低頻信號。

- 高通濾波器：用于去除低頻噪聲。

- 帶通濾波器：選擇特定頻段內的信號，將其余部分過濾掉。

- 帶阻濾波器：去除特定頻段內的信號，保留其他部分。

根據需要選擇合適的濾波器類型。

 5. 調整頻率參數

根據選擇的濾波器類型，您需要設置相應的頻率參數。例如，設置低通濾波器的截止頻率，確保它高于信號的頻率成分，以避免信號失真。

 6. 應用設置

完成參數調整后，點擊“應用”或“確認”按鈕。此時，您將看到屏幕上顯示的波形發生了變化，噪聲減少，信號的主要特征更加明顯。

 7. 再次觀察信號

調整完成后，仔細觀察濾波后的信號波形。確保您所需的信號特征清晰可見，并符合您的測試目標。如果效果不佳，可以返回到濾波器設置中進一步調整。

 其他建議

- 實時示波功能：MSO2014B具有實時示波功能，可以幫助您監控信號變化，及時調整濾波器設置。

- 保存設置：完成濾波后，建議將設置保存，以便于后續測試使用。

通過上述步驟，您可以輕松在泰克MSO2014B混合信號示波器上進行濾波設置。這不僅能幫助您了解信號特征，還將提高測試的準確性和效率。無論是電子設計工程師還是技術人員，掌握濾波器的使用都是確保信號質量的重要技能。希望本文對您有所幫助，讓您的測試工作更加順利！
