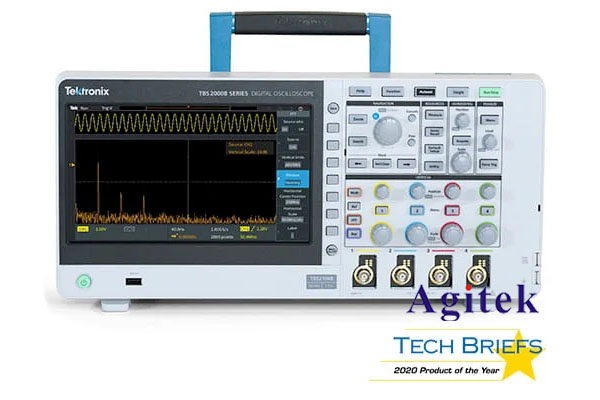

泰克數字存儲示波器如何錄制波形？

在電子工程和測試領域，泰克（Tektronix）數字存儲示波器以其出色的性能和功能贏得了廣泛的用戶基礎。錄制波形是這個強大工具的一項重要功能，對于數據分析和故障排除都至關重要。本文將詳細介紹如何使用泰克數字存儲示波器錄制波形，以幫助用戶更有效地獲取和分析電子信號。

 什么是數字存儲示波器？

數字存儲示波器（DSO）是一種可以捕捉、顯示和分析電子信號的設備。與傳統示波器相比，DSO能夠將波形數據存儲在內存中，用戶可以隨時回放和分析這些數據。泰克的數字存儲示波器具有高帶寬、高采樣率和先進的信號處理功能，非常適合進行各種電子測量。

 如何錄制波形？

 步驟1：連接探頭

在開始錄制之前，首先確保您的示波器探頭正確連接到待測電路的信號點。一些基本的連接注意事項包括：

- 確保探頭設置在合適的比例（例如1:1或10:1）。

- 連接地線到電路的公共地，以避免地環路產生的干擾。

 步驟2：設置示波器

在示波器上進行初步設置，以便獲得清晰的波形顯示：

1. 選擇通道：選擇將要錄制的信號通道，通常示波器有多個輸入通道。

2. 調整垂直和水平設置：

   - 調整垂直靈敏度，以便波形在屏幕上清晰可見。

   - 設置合適的時間基準（水平設置），以確保波形的整個周期可見。

3. 觸發設置：選擇合適的觸發模式（如邊沿觸發），以穩定顯示波形。

 步驟3：開始錄制

完成設置后，您可以開始錄制波形。泰克數字存儲示波器通常提供多種錄制方式：

- 實時采集：持續監測波形，便于實時觀察和分析。

- 波形采集（波形緩沖）：在指定條件下自動收集數據，并將其存儲在內存中。

錄制的具體步驟如下：

1. 在示波器的界面中，找到“錄制”或“保存”選項。

2. 選擇適當的錄制模式（如單次錄制、循環錄制等）。

3. 輸入錄制時長或其他相關參數。

4. 點擊“開始錄制”。

 步驟4：保存波形數據

錄制波形后，您可以將數據保存到示波器內部的存儲器，或導出到USB閃存驅動器。以下是常見的保存方法：

1. 內部存儲：大多數泰克示波器允許您將波形直接保存到內部存儲器中。

2. USB導出：插入USB閃存驅動器，選擇“保存到USB”選項，選擇要保存的波形文件格式（如PNG、CSV等），然后確認保存。

 步驟5：后續分析

錄制完成后，您可以使用泰克提供的軟件工具進行后續分析。許多示波器還支持與PC軟件進行連接，便于進行更詳細的數據處理和報告生成。

錄制波形是泰克數字存儲示波器的重要功能，通過以上步驟，用戶可以輕松捕捉和保存所需的電信號波形。無論是進行實時測量、故障分析還是科研開發，熟練掌握這項功能都將極大提升您的工作效率。同時，充分利用示波器的各種高級功能，能讓您更深入地理解和分析復雜的電子信號。希望本文能夠幫助您更好地使用泰克數字存儲示波器，提升您的測試和測量能力。
