普源示波器怎么抓取高頻脈沖信號？

在現代電子測試中，抓取高頻脈沖信號是一項常見且重要的任務。普源示波器憑借其高精度、高速采樣的特點，成為了許多工程師和技術人員的首選工具。本文將詳細介紹如何高效地使用普源示波器來抓取高頻脈沖信號。

 一、了解高頻脈沖信號

高頻脈沖信號通常是指頻率在幾十MHz以上的信號。這種信號在數字電路、高速通訊、射頻應用等領域有著廣泛的應用。由于高頻脈沖信號具有快速上升和下降的特性，因在測量時，對示波器的帶寬和采樣率要求較高。

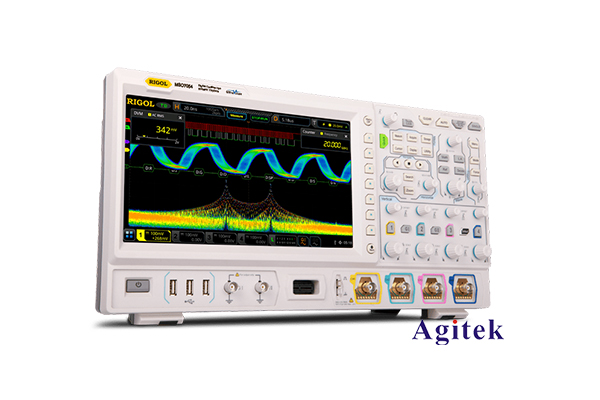

 二、選擇合適的普源示波器

在抓取高頻脈沖信號時，首先需要選擇合適的普源示波器。普源示波器產品線提供多種型號，您需要確保所選型號滿足以下條件：

1. 帶寬：選擇帶寬至少是信號頻率的5倍。比如，如果您要抓取100MHz的信號，建議選擇帶寬為500MHz或更高的示波器。

2. 采樣率：采樣率應至少為信號頻率的10倍，以確保信號真實再現。例如，若頻率為100MHz，采樣率應至少為1GS/s。

3. 輸入通道：有些應用需要同時測量多個信號，選擇具備多個通道的示波器能提高測試效率。

 三、連接示波器與電路

在實際測試中，示波器的連接方式直接影響到測量結果的準確性：

1. 合理選擇探頭：使用高頻探頭可以減小對信號的影響，保持信號完整性。一般推薦使用1:10，甚至1:100的高頻探頭。

2. 連接方式：盡量縮短探頭和測試點之間的連接線，減少信號衰減和反射。

3. 接地處理：確保示波器接地良好，避免地環路干擾引起的噪聲。

 四、設置普源示波器

連接完成后，需進行示波器的參數設置：

1. 垂直靈敏度：根據信號幅度調整垂直靈敏度，確保信號在屏幕上清晰可見。

2. 水平時間基準：根據信號頻率和脈寬設置合適的時間基準，確保能夠看到完整的脈沖信號。

3. 觸發設置：選擇適當的觸發模式（如邊沿觸發），以便于捕獲到信號的每個脈沖。理想情況下，觸發電平應設定在信號的上升沿或下降沿附近。

 五、捕獲與分析信號

完成設置后，您可以開始捕獲信號：

1. 觀察信號波形：以實時模式觀察波形，確認信號是否準確捕獲。

2. 使用測量工具：普源示波器通常具有多種測量功能，比如頻率、電壓、脈寬等，可以通過這些工具獲取信號的相關參數。

3. 保存與導出數據：如果需要進一步分析，您可以將測量結果保存或導出為文件，方便后續的研究和討論。

 六、注意事項

1. 避免過載：在連接信號源時，需小心不要讓輸入信號超出示波器的輸入范圍，防止燒壞示波器。

2. 檢查示波器的帶寬限制：在某些情況下，示波器內部的帶寬限制會影響高頻信號的測量性能，確保配置無誤。

3. 定期校準：為確保示波器的測量準確性，建議定期對儀器進行校準。

借助普源示波器，可以輕松地抓取高頻脈沖信號。通過合理選擇設備、正確連接、準確設置和細致分析，您能夠深入理解和處理復雜的信號，提升電子測試的效率與精確度。希望本文能夠幫助到您在高頻脈沖信號的測量過程中獲得更好的成果。
