如何使用普源示波器測量復位電壓？

在現代電子設備中，復位電壓是確保系統正常啟動和穩定運行的重要參數。無論是微控制器、數字信號處理器還是其他數字電路，復位電壓的準確測量都至關重要。普源示波器作為一款優秀的測量工具，能夠幫助工程師快速、準確地獲取復位電壓的數值。本文將詳細介紹如何使用普源示波器測量復位電壓的步驟與技巧。

什么是復位電壓？

復位電壓（Reset Voltage）是指在電路中，當電源電壓低于該電壓值時，系統會自動進入復位狀態，通常用于清除系統的狀態并重新初始化。復位電壓的具體數值取決于具體的芯片設計，通常需要參照相關的技術手冊。

準備工作

在開始測量之前，確保您擁有以下設備和工具：

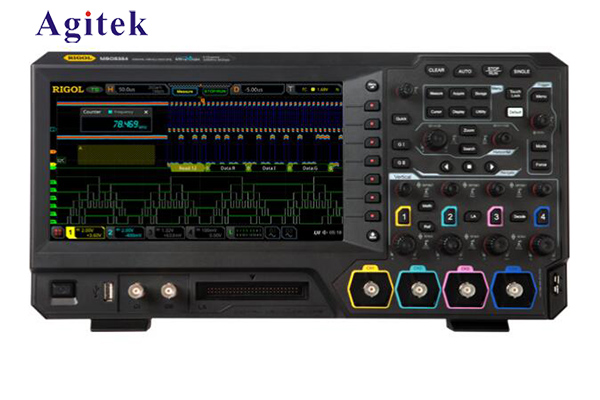

普源示波器：確保示波器處于正常工作狀態，并進行適當?shù)男?zhǔn)。

探頭：選擇適合您測量需求的探頭，通常使用1:1或10:1的探頭。

被測電路：確保被測電路的電源已接通，并能正常工作。

測量步驟

1. 連接示波器探頭

首先，將普源示波器的探頭連接到待測電路的復位引腳。請確保探頭的接地夾連接到電路的公共地線，以確保測量的準確性。

2. 設置示波器參數

打開普源示波器，設置合適的參數以便于觀察復位電壓的波形：

垂直靈敏度：根據預計的復位電壓范圍設置適當?shù)拇怪膘`敏度，例如選擇500mV/div或1V/div。

水平時間基準：可以設置為1ms/div到10ms/div，以便觀察復位信號的變化。

觸發模式：選擇邊緣觸發模式，觸發電平設置在復位電壓附近，以便準確捕捉到復位信號。

3. 觀察波形

在完成設置后，觀察示波器屏幕上的波形。復位電壓通常表現為一個瞬時的低電平信號，隨后恢復到高電平。通過調整水平和垂直的位置，可以更清晰地觀察到復位信號的變化。

4. 記錄復位電壓值

在示波器上觀察到復位信號后，可以通過光標測量功能直接讀取復位電壓值。通常情況下，復位電壓應低于特定的閾值（如0.9V），高于該閾值則系統會正常工作。

5. 分析波形

獲取復位電壓后，分析波形是否符合設計要求。如果波形存在異常（如噪聲、幅度不穩定等），可能需要對電路進行進一步的檢查和調整。

注意事項

探頭補償：在使用探頭之前，應確保探頭已進行補償，以避免測量誤差。

帶寬選擇：確保示波器的帶寬足夠覆蓋待測信號的頻率，以免影響測量結果。

電路安全：在接觸電路時，注意安全，避免靜電損壞敏感元件。

通過普源示波器測量復位電壓是一項相對簡單的工作，但需要一定的實驗技巧和經驗。掌握上述步驟后，您將能夠快速、準確地獲得復位電壓的數值，為電路的調試和優化提供重要依據。希望本文能幫助您更好地理解和應用普源示波器測量復位電壓的技巧。如需了解更多關于示波器的使用技巧，請關注我們的后續文章。
