泰克MDO32示波器如何設置偏置電壓？

在電子工程和測試領域，示波器是不可或缺的工具。泰克MDO32示波器以其高性能和多功能性而受到廣泛歡迎。本文將詳細介紹如何在泰克MDO32示波器上設置偏置電壓，以幫助工程師和技術人員更好地使用該設備。

什么是偏置電壓？

偏置電壓是指在信號波形上施加的直流電壓。通過設置偏置電壓，可以方便地觀察到信號的變化，尤其是在處理低幅度信號時，偏置電壓能夠將信號移動到可視范圍內，從而提高測量的準確性。

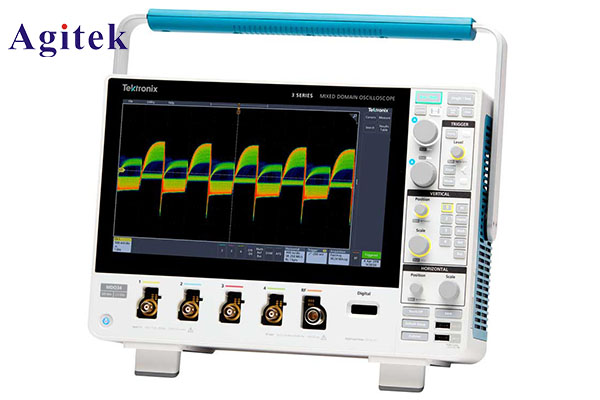

泰克MDO32示波器簡介

泰克MDO32示波器是一款集成了示波器、頻譜分析儀和邏輯分析儀的多功能測試設備。它具有高達1GHz的帶寬和高采樣率，能夠處理各種復雜的信號。其用戶友好的界面和豐富的功能使得設置和操作變得更加簡單。

設置偏置電壓的步驟

第一步：連接測試信號

在設置偏置電壓之前，首先需要將待測信號連接到示波器的輸入通道。確保信號源正常工作，并且連接良好。

第二步：選擇通道

打開泰克MDO32示波器后，使用觸摸屏或旋鈕選擇您要設置偏置電壓的通道。例如，如果您將信號連接到通道1，請點擊通道1的選項。

第三步：進入垂直設置菜單

在選擇了通道后，找到并點擊“垂直”菜單。在該菜單中，您可以看到與所選通道相關的各種設置選項，包括垂直靈敏度、偏置電壓等。

第四步：設置偏置電壓

在垂直設置菜單中，找到“偏置”或“DC Offset”選項。通過旋轉旋鈕或輸入數值來設置所需的偏置電壓。您可以根據需要設置為正值或負值，以便將信號移動到適合觀察的位置。

第五步：觀察波形

設置完偏置電壓后，返回主界面，您將看到波形已經根據偏置電壓進行了調整。此時，可以觀察波形的形狀、幅度以及頻率等特性。

第六步：保存設置（可選）

如果您希望在以后的測試中重復使用相同的偏置電壓設置，可以選擇將當前設置保存為預設。這樣，下次使用時只需加載預設即可。

注意事項

在設置偏置電壓時，需要注意以下幾點：

確保信號范圍：確保偏置電壓的設置不會超出示波器的輸入范圍，以免損壞設備。

信號失真：過高的偏置電壓可能會導致信號失真，因此應根據實際情況合理設置。

通道匹配：如果使用多個通道進行比較，確保各通道的偏置電壓設置一致，以便于觀察信號之間的關系。

通過以上步驟，您可以輕松地在泰克MDO32示波器上設置偏置電壓。偏置的正確設置不僅能夠提高信號的可視化效果，還能為后續的信號分析提供便利。希望這篇文章能幫助您更好地掌握泰克MDO32示波器的使用技巧。如果您有更多問題或需要進一步的幫助，請參考泰克官方網站或用戶手冊。
