LCR測試儀如何測試電子元器件？

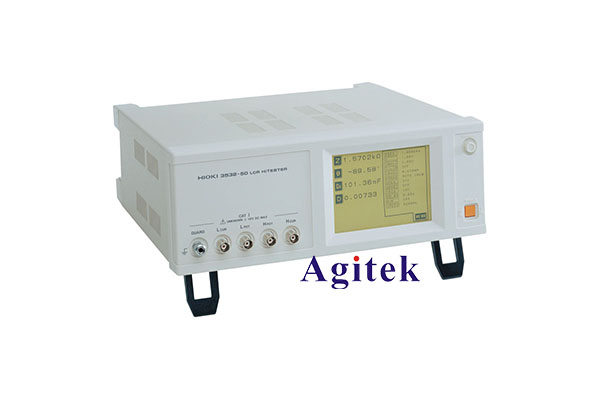

在電子電路設計和維修中，測量電子元器件的參數是非常重要的。作為一種常見的測量儀器，LCR測試儀可以幫助我們快速準確地測量電阻、電容和電感等基礎電子元件的參數。那么，LCR測試儀具體是如何測試電子元器件的呢?下面就讓我們一起來了解一下。

一、LCR測試儀的工作原理

LCR測試儀主要利用的是交流橋電路的工作原理。它通過測量元器件在交流電場中的特性，如電阻、電容和電感等，從而計算出元器件的參數。具體測試時，LCR測試儀會在被測元器件兩端加入一個已知幅值和頻率的交流信號，并利用電橋電路測量其電壓和電流，進而推算出元器件的阻抗特性。通過分析元器件的阻抗特性，就可以得出其電容、電感或電阻值。

二、LCR測試儀的測試步驟

1. 連接被測元器件

首先，需要將待測的電子元器件連接到LCR測試儀的測試端子上。測試端子通常有4個，分別用于對被測元器件施加電流和測量電壓。連接時需要注意正負極的對應關系，避免測試誤差。

2. 設置測試參數

根據被測元器件的類型，在LCR測試儀上選擇合適的測試模式，如電阻測量、電容測量或電感測量等。同時還需要設置合適的測試頻率和電壓幅值，以獲得準確的測量結果。不同類型的元器件有不同的最佳測試參數，需要根據使用說明進行設置。

3. 進行測量

設置好測試參數后，就可以啟動LCR測試儀開始測量了。測試儀會自動測量并計算出被測元器件的電阻、電容或電感值，并將結果顯示在儀表上。一些高級LCR測試儀還可以顯示元器件的其他參數，如損耗因數、相位角等。

4. 分析測量結果

觀察LCR測試儀顯示的測量結果，根據元器件的額定參數判斷其是否合格。如果測量值與額定值存在較大偏差，可能代表元器件已經損壞或性能下降，需要進一步檢查或更換。

三、LCR測試儀測量不同類型元器件的注意事項

1. 電阻測量

測量電阻時，需要注意環境溫度對測量結果的影響。同時還要考慮電阻本身的功率等級，選擇合適的測試電流幅值，避免燒毀電阻。

2. 電容測量

測量電容時，需要注意電容的極性。同時還要選擇合適的測試頻率，因為電容的電容值會隨著測試頻率而變化。

3. 電感測量

測量電感時，需要考慮電感繞組的直流電阻，因為這也會影響測量結果。同時還要選擇合適的測試電流幅值，避免磁飽和。

總的來說，LCR測試儀是一款非常實用的電子測量儀器，可以幫助我們快速準確地測量各類電子元器件的參數。在使用時，需要根據被測元器件的特性選擇合適的測試參數，并注意一些常見的影響因素，從而獲得可靠的測量結果。
