如何將信號發生器接入PCB？

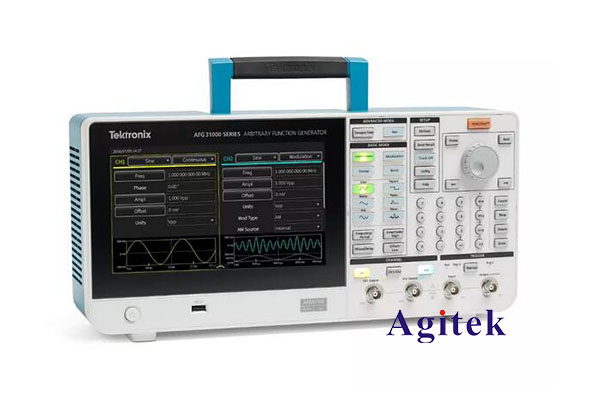

在電子電路設計中，信號發生器是一種重要的測試和調試工具。它可以產生各種波形信號，如正弦波、方波、三角波等，用于驅動和檢測電路的響應。如何將信號發生器正確地連接到PCB上，是電子工程師需要掌握的一項基本技能。本文將詳細介紹信號發生器接入PCB的方法和注意事項。

1. 確定信號發生器的輸出接口

不同型號的信號發生器在輸出接口方面可能存在差異。常見的輸出接口有BNC接口、RCA接口和SMB接口等。在連接PCB時，需要先確認信號發生器的輸出接口類型，選擇與之匹配的電纜或轉接頭。

2. 設置信號發生器的輸出參數

在將信號發生器連接到PCB之前，需要先設置好輸出信號的各項參數，如波形類型、頻率、幅度、偏置電壓等。這些參數的設置應當根據PCB電路的特性和測試需求來確定，以確保能夠產生合適的驅動信號。

3. 連接信號發生器到PCB

將信號發生器的輸出端口通過電纜或轉接頭連接到PCB上的測試點或輸入端子。在連接過程中，需要注意以下幾點:

(1) 確保接觸良好，避免接線松動或接觸不良導致信號失真或干擾。

(2) 盡量縮短連線長度，減少電磁干擾和傳輸延遲。

(3) 如果PCB上沒有專門的測試點，可以使用探針夾取的方式連接。但要確保不會對PCB造成損壞。

(4) 對于高頻信號，可能需要使用50Ω匹配的同軸電纜來傳輸，以減少反射和干擾。

4. 調整信號發生器輸出

一旦連接完成，可以在示波器或其他測量儀器的配合下，調整信號發生器的輸出參數，直至在PCB上獲得預期的波形和幅度。這個過程需要反復調試，以確保信號發生器的輸出與PCB電路的需求完全匹配。

5. 注意事項

在使用信號發生器測試PCB時，還需要注意以下幾點:

(1) 確保信號發生器的輸出阻抗與PCB電路的輸入阻抗相匹配，以避免產生反射或失真。

(2) 檢查信號發生器的最大輸出功率是否足以驅動PCB電路，以免損壞電路。

(3) 小心靜電放電，應采取必要的防靜電措施。

(4) 如果PCB電路對接地要求較高，需要將信號發生器的接地端正確連接。

將信號發生器正確地接入PCB，是電子電路設計和測試中的一項基本技能。通過掌握信號發生器的輸出接口類型、輸出參數設置，以及連接方法和注意事項，電子工程師可以更好地利用這一重要的測試工具，提高電路調試的效率和準確性。
