泰克MDO34示波器自動觸發設置技巧

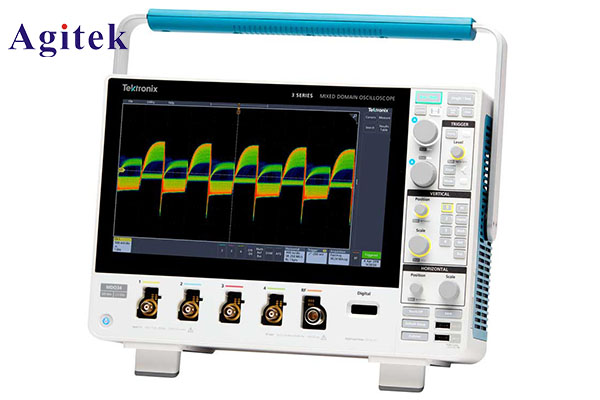

泰克MDO34是一款功能強大的混合域示波器，能夠同時分析模擬和數字信號。在使用MDO34示波器測量時，合理設置自動觸發功能可以幫助我們快速獲取所需的波形信息。本文將針對MDO34示波器的自動觸發設置進行詳細介紹，幫助用戶更好地掌握該示波器的使用技巧。

1. 自動觸發的作用

示波器的觸發功能是用來捕獲并穩定顯示待測信號的關鍵。自動觸發模式下，示波器會自動分析輸入信號，并根據預設的觸發條件來觸發捕獲波形。這種方式可以幫助用戶快速觀察信號波形，而無需手動設置觸發電平和斜率等參數。對于一些復雜或不穩定的信號，自動觸發功能尤為重要。

2. MDO34自動觸發的設置步驟

2.1 進入觸發菜單

首先，在MDO34示波器的前面板上找到"Trigger"按鈕，按下即可進入觸發設置菜單。

2.2 選擇觸發源

在觸發設置菜單中，用戶需要先選擇合適的觸發源。MDO34支持多達4個模擬通道和16個數字通道作為觸發源，用戶可以根據實際測量需求進行選擇。

2.3 設置觸發耦合

觸發耦合決定了示波器對輸入信號的響應方式。通常情況下，我們可以選擇"DC"耦合，使示波器對信號的直流和交流分量都能進行響應。如果測量的是純交流信號，也可以選擇"AC"耦合。

2.4 調整觸發電平

觸發電平是示波器觸發捕獲的參考點。在自動觸發模式下，示波器會自動分析輸入信號并設置合適的觸發電平。不過，用戶也可以手動調整觸發電平以滿足特殊需求。

2.5 選擇觸發類型

MDO34示波器支持多種觸發類型，包括邊沿觸發、脈沖寬度觸發、視頻觸發等。在自動觸發模式下，示波器會根據輸入信號的特征自動選擇合適的觸發類型。

2.6 微調觸發設置

有時，自動觸發無法完全滿足測量需求。此時，用戶可以進一步調整觸發耦合、觸發電平、觸發斜率等參數，優化觸發性能。通過這些微調，可以確保示波器能穩定捕獲所需的波形信息。

3. 應用案例

某工程師需要測量一款電源模塊的輸出波形。由于輸出電壓存在一定的波動，使用自動觸發模式可以幫助他快速觀察波形變化情況。具體操作如下:

1) 將MDO34示波器的通道1連接至電源模塊的輸出端;

2) 進入觸發菜單，選擇通道1作為觸發源;

3) 保持觸發耦合為"DC"，自動設置觸發電平;

4) 選擇"Edge"觸發類型，并根據需要調整觸發斜率;

5) 觀察波形并進行進一步分析。

通過上述步驟，工程師成功捕獲到了電源模塊的輸出波形，為后續的性能評估提供了可靠依據。

本文詳細介紹了如何在泰克MDO34示波器上設置自動觸發功能。通過合理使用自動觸發，用戶可以快速獲取所需的波形信息，提高測量效率。當自動觸發無法滿足特殊需求時，進一步微調觸發參數也是一種有效的優化方法。希望本文的內容對您在使用MDO34示波器時有所幫助。
