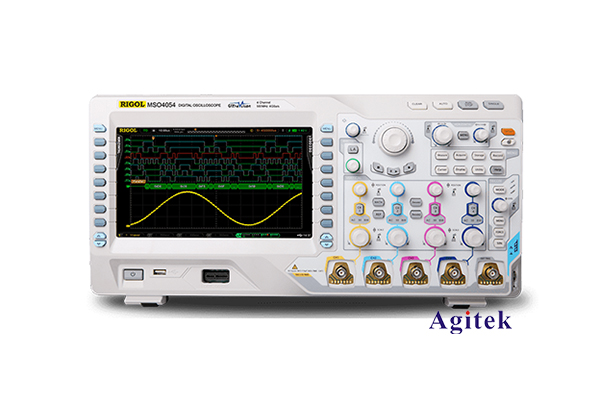

普源示波器波形不清晰的原因及解決方法

示波器作為電子測試與維修領域不可或缺的重要儀器，其波形顯示的清晰度直接影響到測量和診斷的準確性。然而在實際使用過程中，很多用戶可能會遇到波形不清晰的問題，這給分析電路工作狀態帶來了困難。本文將針對普源示波器波形不清晰的常見原因進行分析，并提供相應的解決方法，以幫助用戶快速排查和解決此類問題。

一、波形不清晰的常見原因

1. 探頭選擇不當

探頭是連接被測電路和示波器的重要接口，探頭的特性直接決定了波形顯示的質量。如果選擇了不合適的探頭，可能會出現波形失真、噪聲嚴重等問題。例如，使用電阻探頭測量高頻信號，由于探頭自身電容的影響，會導致波形失真;而使用電容探頭測量低頻信號，則可能出現波形失真和幅度衰減。

2. 探頭接地不良

探頭的接地線作用是為了建立共同參考地，如果接地不良，會引入干擾信號，造成波形不穩定甚至失真。特別是在測量高頻信號時，接地線的長度和走線布局都會對波形質量產生重要影響。

3. 帶寬設置不當

示波器的帶寬決定了其能夠準確測量的最高頻率，如果設置的帶寬低于被測信號的頻率，將導致波形失真。同時，帶寬過寬也會引入更多高頻噪聲，降低波形的信噪比。

4. 時基設置不合適

時基設置決定了示波器顯示一個波形周期所占的水平寬度，如果設置不當，會使波形顯示過于擁擠或過于稀疏，影響觀察和測量。

5. 觸發設置錯誤

觸發是示波器采集波形的基準，如果觸發設置不當，如觸發電平錯誤、觸發模式選擇不合適等，都會造成波形不穩定甚至無法顯示。

6. 環境干擾

示波器及被測電路若置于強干擾環境，如靠近高壓電源、開關電源或其他高頻設備，都可能會引入噪聲干擾，導致波形不清晰。

二、解決方法

1. 選擇合適的探頭

根據被測電路的特性，選擇合適的探頭類型和規格，如電壓探頭、電流探頭等，并確保探頭的帶寬、輸入阻抗等參數與被測信號相匹配。同時注意探頭接地線的長度和走線布局，盡量縮短并遠離干擾源。

2. 優化示波器設置

正確設置示波器的帶寬、時基、觸發等參數，以確保波形顯示清晰。一般來說，將帶寬設置為被測信號頻率的3~5倍，時基設置為1-2個波形周期，觸發電平設置在波形的50%幅值附近，觸發模式選擇自觸發或單觸發模式。

3. 改善測量環境

盡量將示波器及被測電路遠離干擾源，如高壓電源、開關電源等。同時優化探頭走線布局，使其遠離干擾源并保持整潔，必要時可以使用屏蔽罩或光纖傳輸?shù)确椒ń档透蓴_。

4. 使用數字濾波功能

現代示波器通常都集成了數字濾波功能，可以有效濾除高頻噪聲，提高波形的信噪比。用戶可以根據實際情況選擇合適的濾波器類型和參數進行調整。

5. 采用平均采樣模式

示波器的采樣模式也會影響波形的清晰度，平均采樣模式可以通過多次采樣并取平均值的方式，有效降低噪聲，獲得更平滑的波形。

示波器作為電子測試與維修領域不可或缺的重要儀器，其波形顯示的清晰度直接影響到測量和診斷的準確性。通過對常見的波形不清晰原因進行分析，并提供相應的解決方法，希望能夠幫助用戶快速排查和解決此類問題，提高測量效率，為電子產品的研發和維修工作貢獻力量。
