泰克MSO2022B 示波器采樣時間調整

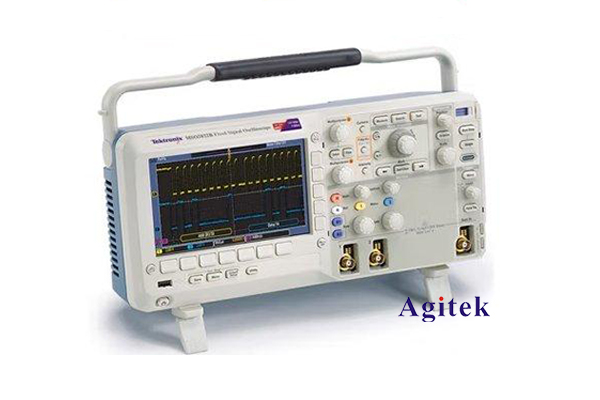

泰克MSO2022B 是一款 2個模擬通道+16個數字通道的混合信號示波器，廣泛應用于電子產品的開發和故障診斷中。示波器的采樣率和采樣時間是用戶經常需要設置的重要參數，直接影響到波形的分辨率和時間范圍。本文將針對MSO2022B示波器，詳細介紹如何調整采樣時間，幫助用戶更好地掌握該示波器的使用技巧。

一、采樣時間基礎知識

采樣時間(Time/Div)指示了每個水平格子代表的時間長度，決定了示波器采集數據的時間范圍。采樣時間越長，則一個完整波形需要的時間越長，但分辨率也會越高。相反，采樣時間越短，波形的時間范圍越小，但分辨率也會降低。

示波器的采樣率決定了每秒采集的數據點數，而采樣時間則決定了總的采集時間范圍。采樣率越高，在相同的采樣時間內，采集的數據點越多，波形細節越豐富;采樣時間越長，在相同的采樣率下，采集的總數據點越多，波形的時間范圍也越大。

通常來說，為了獲得最佳的波形分辨率和時間范圍，用戶需要根據實際信號的特性，合理設置示波器的采樣時間。

二、MSO2022B 示波器采樣時間調整

1. 自動設置采樣時間

MSO2022B 支持自動設置采樣時間功能。用戶只需點擊屏幕上的"AUTO"按鈕，示波器就會根據當前輸入的信號，自動選擇合適的采樣時間。這種方式適用于信號波形變化不大的場景，能夠快速獲得合理的波形顯示效果。

2. 手動設置采樣時間

如果用戶需要更精細地控制采樣時間，可以通過以下步驟進行手動設置:

(1) 按下示波器前面板上的"Horizontal"按鈕，進入水平設置菜單。

(2) 在菜單中找到"Time/Div"選項，可以看到當前的采樣時間設置。

(3) 使用旋鈕或方向鍵來調整采樣時間。采樣時間可以在2.5ns/div到50s/div的范圍內選擇，共24檔。

(4) 觀察波形的變化情況，根據需要繼續微調采樣時間，直到獲得理想的顯示效果。

需要注意的是，調整采樣時間時，示波器的采樣率也會隨之改變。為了保證波形的分辨率，建議采樣率不低于信號頻率的10倍。如果信號頻率較高，可能需要增大采樣率，以獲得更清晰的波形顯示。

3. 采樣時間微調技巧

有時候，單純調整采樣時間還無法獲得理想的波形顯示效果。這時可以嘗試以下微調技巧:

(1) 使用"Zoom"功能，可以對波形進行局部放大觀察，更精細地調整采樣時間。

(2) 啟用"Roll"模式，可以實現波形的實時滾動顯示，有助于觀察瞬態信號。

(3) 開啟"Acquisition"菜單，選擇合適的采集模式，如"Normal"、"Peak Detect"或"Average"，可以優化波形顯示效果。

(4) 如果輸入信號存在干擾，可以嘗試開啟"Bandwidth Limit"功能，濾除高頻噪聲，改善波形質量。

通過以上步驟，用戶可以根據實際需求，靈活調整MSO2022B示波器的采樣時間，獲得最佳的波形顯示效果。

采樣時間的設置直接影響示波器的波形分辨率和時間范圍，是示波器使用中的重要參數。MSO2022B 示波器提供了自動和手動兩種采樣時間調整方式，并支持多種微調技巧，能夠滿足用戶在不同應用場景下的需求。掌握這些調整方法，有助于用戶更好地利用MSO2022B示波器，提高測量分析的效率和準確性。
