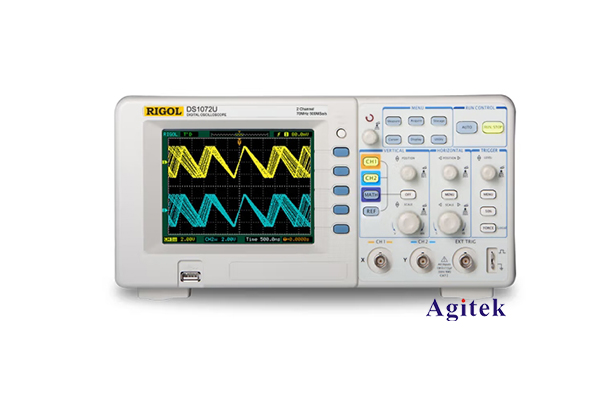

普源DS1072U示波器測量直流信號的方法

隨著電子技術的不斷發展，各種電子設備逐漸走進我們的生活，成為我們工作和生活中不可或缺的一部分。在維修、調試這些電子設備時，示波器無疑是必不可少的測量工具。其中，普源DS1072U示波器憑借其出色的性能和功能，深受廣大用戶的喜愛。那么，如何利用這款示波器來測量直流信號呢?請跟隨我們一起了解。

一、了解示波器的直流測量功能

普源DS1072U示波器作為一款高性能的數字示波器，集成了多種強大的測量功能。其中，直流測量是示波器最基本也是最常用的功能之一。通過示波器的直流測量功能，用戶可以快速準確地測量各種電路中的直流電壓大小。

示波器的直流測量模式能夠過濾掉交流分量，僅顯示信號的直流部分，這對于分析電路的直流工作狀態非常有幫助。同時，示波器還提供了各種測量參數，如直流電壓、最大值、最小值等，為用戶提供全面的直流信號分析。

二、示波器直流測量的操作步驟

那么，具體操作步驟如何呢?以普源DS1072U示波器為例，我們來看看如何進行直流信號測量。

1. 連接待測信號

首先，將待測的直流信號線連接到示波器的輸入端子上。注意要選擇合適的輸入通道，并且確保接地線也正確連接。

2. 設置示波器工作模式

進入示波器的菜單界面，選擇"測量"選項，然后選擇"直流電壓"模式。這樣示波器就會自動切換到直流測量狀態。

3. 調整示波器參數

根據實際測量需求，適當調整示波器的時基、垂直檔位等參數，確保測量波形清晰穩定。同時，還可以開啟示波器的光標測量功能，快速獲取直流電壓的精確數值。

4. 觀察測量結果

示波器屏幕上會實時顯示待測信號的直流電壓大小。用戶可以根據測量結果，判斷電路的工作狀態是否正常，并進行相應的調試或維修工作。

三、示波器直流測量的注意事項

在使用示波器進行直流信號測量時，還需要注意以下幾點:

1. 選擇合適的輸入阻抗

示波器一般提供1MΩ和50Ω兩種輸入阻抗模式，用戶需要根據待測電路的特點，選擇合適的輸入阻抗，以免影響測量精度。

2. 注意輸入信號的量程

直流信號的量程可能會超出示波器的測量范圍，這時需要適當調整示波器的垂直檔位，確保測量結果準確。

3. 消除測量噪聲

在測量低幅度直流信號時，示波器屏幕上可能會出現較多噪聲干擾。這時可以適當調整時基或采用濾波等方法，來消除噪聲干擾，提高測量精度。

綜上所述，普源DS1072U示波器憑借其出色的直流測量性能，能夠幫助用戶快速準確地測量各類電路中的直流信號。只需按照正確的操作步驟，并注意一些細節問題，即可輕松完成直流信號的測量與分析。
