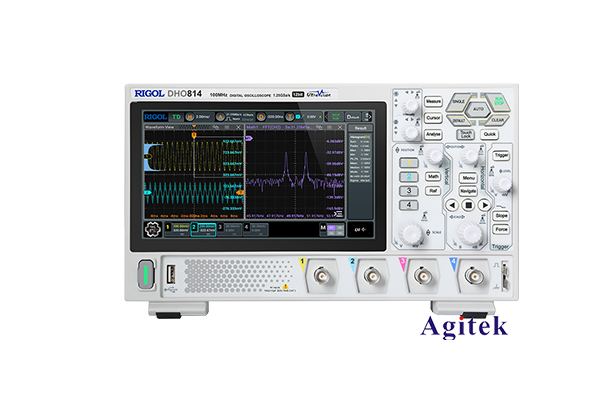

普源數字示波器使用技巧

在電子電路調試和分析領域，數字示波器可謂是必不可少的一件工具。普源作為國內領先的示波器和測量儀器制造商，其產品以性能卓越、操作便捷而廣受電子工程師的青睞。本文將為大家介紹使用普源數字示波器的一些實用技巧，幫助您更高效地完成電路調試工作。

1. 合理設置采樣率和時基

采樣率和時基是示波器最基本的設置參數。合理的設置可以確保您捕獲到所需的信號波形。一般來說，采樣率應至少為待觀察信號頻率的2倍以上，這樣可以避免出現采樣丟失的問題。時基的設置則需要根據信號周期長短進行調整，以確保完整地顯示一個或幾個信號周期。

2. 善用觸發功能

觸發功能是示波器的核心功能之一，可以幫助您穩定地捕獲感興趣的信號波形。普源示波器提供了多種觸發模式，包括邊沿觸發、脈寬觸發、視頻觸發等，用戶可以根據實際需求進行選擇。例如，在觀察脈沖信號時，可以采用脈寬觸發來穩定顯示波形。

3. 設置測量參數

除了基本的波形顯示，示波器還可以提供豐富的測量功能。用戶可以設置光標測量、自動測量等參數，快速讀取所需的電壓、時間等關鍵參數。此外，還可以設置觸發電平、觸發延遲等參數，進一步優化測量結果。

4. 善用存儲和回放功能

現代示波器具備強大的存儲和回放功能，可以幫助用戶更好地分析信號。例如，可以將捕獲的波形數據保存到內部存儲器或外接存儲設備，供后續分析使用。還可以利用回放功能，重復觀察感興趣的信號波形，進行更深入的分析。

5. 充分利用示波器的其他功能

除了基本的波形顯示和測量功能，普源示波器還提供了豐富的其他功能，如頻譜分析、數學運算、串行總線解碼等。用戶可以根據實際需求，靈活地使用這些功能，提高工作效率。例如，在分析開關電源的工作波形時，頻譜分析功能就會很有幫助。

總的來說，熟練掌握示波器的使用技巧，對于電子工程師來說是很重要的。通過合理設置采樣率和時基、善用觸發功能、設置測量參數、利用存儲和回放功能，以及充分發揮示波器其他功能等方法，您可以大大提高工作效率，更高效地完成電路調試任務。希望本文的介紹對您有所幫助。
