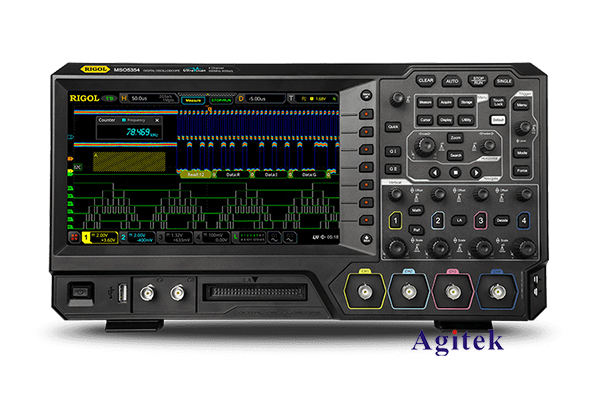

如何使用普源MSO5204示波器測量眼圖？

在當今快速發展的數字通信時代，高速信號傳輸已成為許多行業的核心需求。為了確保信號質量，測量和分析眼圖是一個關鍵的步驟。本文將介紹如何使用普源MSO5204示波器測量眼圖，并分析如何利用眼圖數據優化數字信號傳輸。

一、 什么是眼圖?

眼圖是用于評估數字信號質量的一種重要工具。它通過在示波器上顯示一系列重疊的信號波形，形成一個"開放"或"閉合"的眼睛形狀，從而直觀地反映出信號的抖動、噪聲和失真等特性。

眼圖的特點包括:

1. 眼圖寬度反映了信號的抖動水平。寬度越大表示抖動越小，信號質量越好。

2. 眼圖的開眼高度反映了信號的噪聲和失真水平。高度越大表示噪聲和失真越小，信號質量越好。

3. 眼圖輪廓的清晰程度反映了信號的對稱性和相干性。輪廓越清晰，說明信號越穩定。

二、如何使用普源MSO5204示波器測量眼圖

1. 將待測信號連接到示波器的輸入通道。

2. 選擇"眼圖"測量功能，設置采樣率、觸發等參數。

3. 觀察并分析眼圖的特征，包括眼圖寬度、開眼高度、輪廓清晰度等指標。

4. 根據這些指標判斷信號質量，并進行針對性的優化。

三、利用眼圖數據優化數字信號傳輸

1. 調整發送端的驅動電路和信號波形，以最大程度地增大眼圖開口。

2. 優化接收端的時鐘恢復電路，提高信號的同步性和穩定性。

3. 采用前向糾錯(FEC)等技術，降低噪聲和失真對信號的影響。

4. 優化信號線路的布線和屏蔽措施，減少外部干擾。

5. 根據實際應用需求，選用合適的信號編碼方式和傳輸協議。

通過上述措施，可以有效提高數字信號的傳輸質量，確保關鍵業務的穩定運行。

普源MSO5204示波器憑借其優秀的眼圖測量功能，為用戶提供了一種高效的數字信號質量診斷和優化手段。通過分析眼圖數據，可以全面了解信號的抖動、噪聲和失真特性，并針對性地采取優化措施，大幅提升數字信號傳輸的可靠性和穩定性。這對于高速通信、工業控制等領域都具有重要意義。
