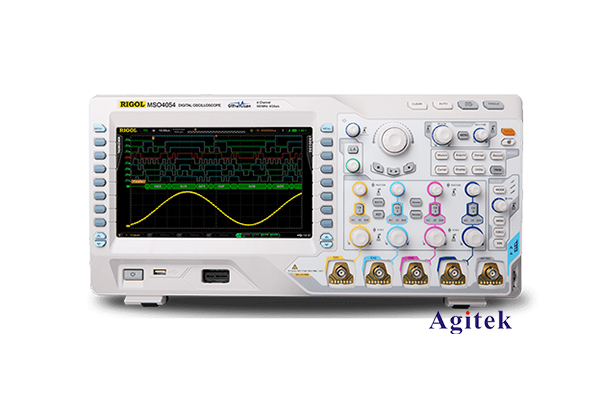

普源示波器時間間隔設置指南

1. 示波器時間間隔的重要性

示波器是電子工程師和技術人員常用的測量工具之一。確定合適的時間間隔對于準確捕捉和分析信號波形至關重要。時間間隔過短可能導致屏幕過于擁擠，而時間間隔過長則可能錯過關鍵細節。因此，學會正確設置示波器的時間間隔是必要的技能。

2. 普源示波器時間間隔設置步驟

 進入時基設置

在示波器前面板上找到"Time Base"按鈕或菜單，進入時基設置界面。

 選擇合適的時間檔位

根據待測信號的頻率特性，選擇合適的時間檔位。一般來說，時間間隔應該能夠在一個屏幕上顯示幾個完整的波形周期。如果信號頻率較高，可以選擇ns或μs檔位;如果信號頻率較低，則可以選擇ms或s檔位。

 微調時間間隔

在選擇了合適的時間檔位后，可以使用"Time/Div"旋鈕或鍵盤微調時間間隔，以達到最佳顯示效果。適當增大時間間隔可以看到更多波形細節，而適當減小時間間隔則可以觀察信號變化的速度。

 設置水平觸發位置

在"Horizontal"菜單中，可以調整水平觸發位置，以便將感興趣的波形部分置于屏幕中央。這樣可以更清楚地觀察波形的變化情況。

 優化觸發設置

適當調整觸發電平和觸發斜率，可以確保示波器能夠穩定地捕獲所需的信號。這有助于獲得更加清晰的波形顯示。

3. 常見應用場景

 脈沖信號測量

當測量脈沖信號時，需要選擇足夠短的時間間隔，以便觀察脈沖的上升沿、下降沿和脈寬等參數。

 周期信號測量

對于周期性信號，可以選擇較長的時間間隔，以便在一個屏幕上顯示完整的波形周期，從而觀察信號的周期、幅度等特性。

 瞬態信號測量

當測量瞬態信號時，需要選擇較短的時間間隔，以便捕捉信號的快速變化過程。這種情況下，觸發設置也很關鍵，要確保示波器能夠穩定地捕獲感興趣的信號部分。

4. 注意事項

 充分了解待測信號的特性

在設置時間間隔之前，需要先了解待測信號的頻率范圍、波形特點等，以選擇合適的時間檔位。

 觀察波形變化情況

在微調時間間隔時，要觀察波形的變化情況，確保能夠清晰顯示感興趣的信號部分。

 配合其他示波器設置

時間間隔設置需要與觸發、垂直檔位等其他參數配合使用，才能獲得理想的波形顯示效果。

綜上所述，合理設置示波器的時間間隔是分析電路工作的關鍵步驟。通過掌握普源示波器的時間間隔設置方法，電子工程師和技術人員能夠更好地捕捉和觀察各類電子信號，為問題診斷和電路優化提供有價值的數據支持。
