如何利用普源示波器對串口波特率進行測量？

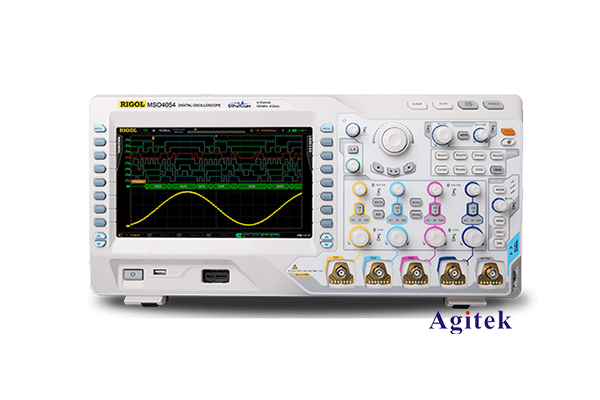

普源示波器測量串口波特率在電子設備開發和調試過程中，測量串口的波特率是非常重要的一個環節。錯誤的波特率設置可能會導致設備無法正常通信，給調試工作帶來困難。使用普源示波器進行串口波特率測量可以幫助快速準確地獲取目標波特率信息，是一種便捷高效的測量方法。本文將詳細介紹如何利用普源示波器對串口波特率進行測量。

測量原理

串口通信的原理是基于異步串行通信協議，發送和接收設備通過一根數據線進行數據交換。在一個完整的數據幀中，包含了起始位、數據位、校驗位和停止位等幾個部分。通過測量這些波形特征即可計算出實際的波特率值。

具體測量步驟如下:

1. 使用示波器的輸入通道連接待測設備的串口數據線，并設置示波器的觸發模式為邊沿觸發。

2. 觀察示波器屏幕上顯示的串口數據波形，并測量兩個相鄰起始位之間的時間間隔T。

3. 根據公式波特率=1/T 計算出實際的波特率值。

以 9600bps 的波特率為例，兩個起始位之間的時間間隔T約為104微秒。

測量流程

1. 準備工作

首先需要準備好待測設備和普源示波器，并使用示波器的輸入探頭將設備的串口數據線與示波器通道相連。示波器需要設置為邊沿觸發模式，觸發電平可以根據實際情況適當調整。

2. 觀察波形

啟動示波器進行測量后，可以在屏幕上觀察到串口通信的數據波形。仔細觀察可以發現波形存在明顯的周期性特征，每個周期對應一個完整的數據幀。

3. 測量時間間隔

使用示波器的光標功能，測量兩個相鄰起始位之間的時間間隔T。通常情況下，該時間間隔的倒數就是串口的實際波特率。例如，當T=104μs時，對應的波特率為9600bps。

4. 計算波特率

根據測量得到的時間間隔T，可以直接計算出實際的波特率值，公式為:波特率=1/T 。示波器也可以直接顯示計算結果，使用方便快捷。

5. 對比分析

最后，將測量得到的波特率值與預期的波特率進行對比分析，判斷是否存在偏差。如果存在偏差，需要進一步檢查硬件和軟件設置是否正確。

優勢分析

相比于其他測量方法，使用普源示波器測量串口波特率有以下幾點優勢:

1. 操作簡單快捷。只需將示波器探頭連接到串口數據線上，即可直接觀察波形并計算波特率，無需額外的測量儀器。

2. 測量準確度高。示波器可以精確測量波形參數，計算出準確的波特率值，能夠滿足大多數場景的要求。

3. 信號完整性好。示波器可以完整地捕獲串口通信的波形特征，不會造成數據丟失或畸變，有利于問題的快速定位。

4. 功能全面。普源示波器除了能測量波特率，還可以分析其他串口通信相關的參數，如波形失真、數據錯誤等，是一款非常實用的測量工具。

使用普源示波器測量串口波特率是一種高效便捷的方法。通過觀察串口波形，測量起始位之間的時間間隔，即可計算出實際的波特率值，并與預期值進行對比分析。這種測量方法操作簡單，測量準確度高，是電子產品開發和調試中的重要手段之一。
