泰克TBS1064示波器測量PWM波形的方法

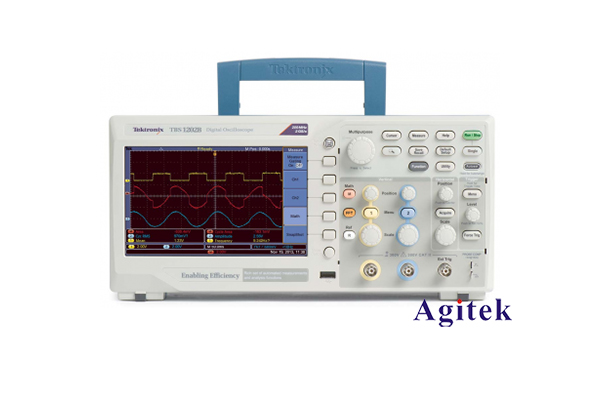

示波器是電子維修和測試中不可或缺的工具之一。泰克TBS1064是一款性能出色的數字存儲示波器，廣泛應用于電子產品的故障診斷和測試分析中。當需要觀察和測量PWM(脈沖寬度調制)波形時，這款示波器可以提供非常方便和準確的測量手段。

一、 連接示波器

首先，需要將示波器的通道輸入端與被測電路的PWM信號輸出端相連。可以使用示波器附帶的探頭進行連接。務必確保接地端與電路的地端良好接觸，以獲得穩定的波形顯示。

二、 設置示波器

1. 時基設置

根據預期的PWM波形頻率，選擇合適的時基范圍。一般情況下，將時基設置在5us/div~500us/div之間即可。這樣可以清晰地觀察到PWM波形的周期和脈沖寬度。

2. 電壓檔位設置

根據PWM信號的幅度，合理設置通道的電壓檔位。如果信號幅度較小，可以選擇較低的檔位放大顯示;如果幅度較大，則可以選擇較高的檔位以避免波形超出屏幕。

3. 觸發設置

PWM波形的觸發條件通常選擇"邊沿觸發"。可以根據實際情況選擇上升沿或下降沿觸發。同時還需要設置合適的觸發電平，以確保穩定觸發。

4. 顯示設置

為了更清晰地觀察PWM波形，可以開啟示波器的游標功能，并設置合適的波形顯示模式，如"無衰減"模式或"平均"模式。這樣可以減少噪聲干擾，獲得更加穩定的波形顯示。

三、 測量PWM參數

1. 脈沖寬度測量

使用示波器的游標功能，可以直接測量PWM波形的高電平時間和低電平時間，從而計算出脈沖寬度。這對于分析PWM控制電路的工作狀態非常重要。

2. 占空比測量

在測量脈沖寬度的基礎上，可以計算出PWM波形的占空比。占空比反映了高電平時間與周期時間的比例，是PWM控制中的關鍵參數。

3. 頻率測量

除了脈沖寬度和占空比，示波器還可以直接測量PWM波形的頻率。頻率測量有助于分析電路的工作狀態是否符合預期。

四、 其他功能

除了基本的時域波形觀察和測量，TBS1064示波器還具有豐富的功能。例如，可以進行波形數學運算，如加、減、乘、除等;支持波形存儲和回放，方便對比分析;內置自動測量功能，可一鍵測量多個波形參數。這些功能大大提高了示波器的使用便利性和測量效率。

總之，泰克TBS1064示波器是一款性能出色的測量儀器，在觀察和分析PWM波形方面具有很強的優勢。掌握示波器的基本設置和測量方法，可以幫助工程師快速準確地診斷和分析PWM電路的工作狀態，提高工作效率。
