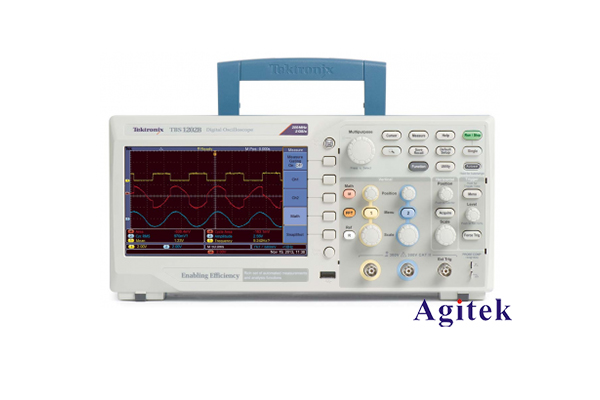

泰克TBS1202C示波器如何測量交直流混合波形？

在電路分析和維修中，經常會遇到交流和直流信號混合的復雜波形。準確測量這種波形對于理解電路的工作原理和定位故障至關重要。泰克TBS1202C數字存儲示波器憑借其優秀的性能和豐富的功能，能夠輕松地捕獲和分析這種交直流混合信號。本文將詳細介紹如何使用TBS1202C示波器測量交直流混合波形。

1. 設置通道輸入耦合方式

首先，需要根據待測信號的特點，選擇合適的通道輸入耦合方式。對于交直流混合信號，我們應該選擇交流耦合(AC)模式。這樣可以濾除直流分量，聚焦于交流部分的波形觀察和測量。

2. 調整垂直刻度和時基

接下來，需要合理設置通道的垂直刻度和時基。根據信號的幅值和頻率特點，選擇合適的垂直檔位和時基范圍，使波形能夠完整地顯示在屏幕上。這樣有利于觀察和分析波形的特征。

3. 使用測量功能

TBS1202C示波器內置豐富的自動測量功能，可以快速獲取波形的各種參數，如峰-峰值、有效值、頻率、周期等。我們可以將測量結果直接顯示在屏幕上，減輕手動測量的繁瑣工作。例如，可以測量交流部分的有效值，以及直流分量的大小，這對于分析交直流混合波形非常有幫助。

4. 使用數學運算功能

除了自動測量，TBS1202C還提供強大的數學運算功能。我們可以對捕獲的交直流混合波形進行運算，如加、減、乘、除等。這樣可以更好地分離交流和直流分量，深入了解波形的內在特性。例如，可以使用"差"運算從原始波形中去除直流偏移，只保留交流部分。

5. 使用光標測量

除了自動測量，示波器的光標功能也是分析交直流混合波形的有力工具。我們可以手動在屏幕上移動光標，精確測量感興趣區域的電壓、時間等參數。這在一些特殊情況下很有幫助，比如測量直流偏移值、交流信號的峰值等。

綜上所述，泰克TBS1202C示波器憑借其出色的性能和豐富的功能，能夠輕松應對交直流混合波形的測量和分析。通過選擇合適的輸入耦合方式、調整垂直刻度和時基、使用自動測量和數學運算等手段，用戶可以全面地了解混合波形的特性，為后續的電路分析和故障診斷提供有價值的數據支持。
