泰克數字示波器如何選擇觸發信號源？

泰克數字示波器是電子測量領域廣泛使用的專業測試儀器，它能夠對各種電路信號進行捕獲和分析。在使用示波器進行測量時，如何選擇合適的觸發信號源是一個關鍵的問題。下面我們就來探討一下如何在泰克數字示波器上選擇觸發信號源。

一、觸發信號源的定義

觸發信號源是指用于觸發示波器捕獲信號的信號源。示波器需要一個觸發信號來確定捕獲信號的起始點，這樣才能穩定地顯示目標信號。常見的觸發信號源包括輸入通道、外部觸發輸入、線性觸發等。

二、常見的觸發信號源類型

1.輸入通道觸發：示波器會將輸入到某一個通道的信號作為觸發源。這是最常用的觸發方式，適用于大多數情況。

2. 外部觸發：示波器有一個專門的外部觸發輸入端子，可以接入一個獨立的觸發信號源。這種方式適用于需要與其他設備同步的情況。

3. 線性觸發：示波器會根據輸入信號的上升沿或下降沿的斜率來觸發捕獲，無需專門的觸發信號源。這種方式適用于捕獲較復雜的信號。

4. 視頻觸發：對于視頻信號，示波器可以根據視頻同步脈沖來觸發捕獲。這種方式適用于分析視頻信號。

三、選擇觸發信號源的原則

1. 信號穩定性：選擇一個信號穩定的觸發源很重要，否則會造成示波器無法穩定觸發。

2. 信號幅度：觸發信號的幅度要足夠大，超過示波器的觸發電平才能觸發捕獲。一般應選擇5V以上的信號。

3. 信號頻率：觸發信號的頻率要與被測信號的頻率相匹配，否則會出現間歇性觸發。

4. 信號形狀：對于復雜的信號，最好選擇具有明確上升沿或下降沿的信號作為觸發源。

5. 觸發同步性：如果需要與其他設備同步，就應選擇外部觸發或視頻觸發等方式。

四、泰克示波器的觸發設置

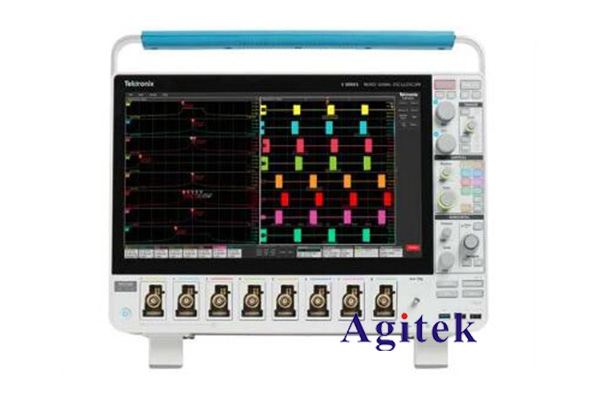

以泰克5系列MSO示波器為例，其觸發設置步驟如下：

1. 選擇觸發源：在Trigger菜單中選擇Ch1、Ch2等輸入通道，或選擇External、Line等外部源。

2. 設置觸發類型：根據信號特點，選擇Edge、Pulse、Runt等不同的觸發類型。

3. 調整觸發電平：根據信號幅度，調整觸發電平到合適的位置，確保穩定觸發。

4. 設置觸發斜率：對于Edge觸發，可以選擇上升沿或下降沿作為觸發條件。

5. 調整觸發耦合：如果有干擾信號，可以選擇AC或HF Reject耦合濾除干擾。

綜上所述，在使用泰克數字示波器時，根據被測信號的特點，合理選擇觸發信號源并進行適當設置，可以確保示波器穩定、高效地捕獲和顯示目標信號。
