如何使用普源MSO7024示波器測量輸出電壓？

示波器是電子工程師和測試人員最常用的測量工具之一。它可以對電路中的電壓信號進行實時觀測和分析。今天我們就來介紹一下如何使用普源MSO7024示波器測量電路的輸出電壓。

一、認識示波器

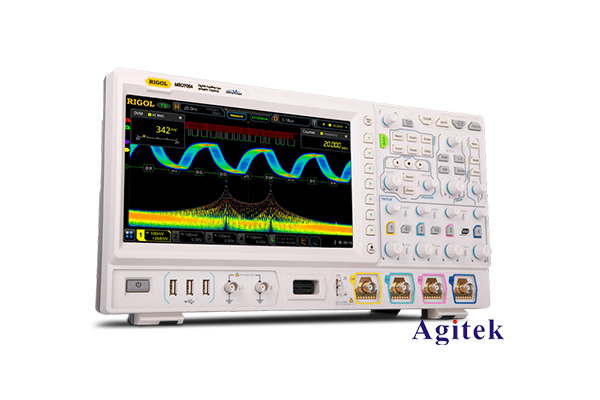

普源MSO7024是一款4通道的混合信號示波器，具有20MHz的帶寬。它不僅可以測量模擬信號，還可以同時測量數字信號。此外，該示波器還配備了豐富的觸發和分析功能，可以幫助我們更好地觀察和分析電路的工作狀態。

二、準備工作

在測量電路的輸出電壓之前，我們需要做好一些準備工作:

1. 連接探頭

將示波器的通道1探頭連接到需要測量的輸出端子上。請務必確保探頭與地線（或參考地）之間有良好的連接。

2. 設置輸入通道

打開示波器電源，選擇通道1作為輸入通道。根據預計的輸出電壓幅度，適當調整輸入靈敏度和垂直檔位，使波形盡可能占滿屏幕。

3. 設置時基

根據待測信號的頻率特性，選擇合適的時基檔位。通常情況下，可以將時基設置為大約2-5個周期的寬度，以便清楚觀察波形的變化。

4. 調整觸發設置

設置合適的觸發源、觸發電平和觸發斜率，使波形能夠穩定顯示。這一步可能需要一些嘗試和調整。

三、測量輸出電壓

完成上述準備工作后，就可以開始測量電路的輸出電壓了。具體步驟如下:

1. 觀察波形

仔細觀察通道1顯示的波形。注意波形的峰峰值、周期、占空比等特征。如果波形不夠穩定，可以適當調整觸發設置。

2. 測量峰峰值

將光標置于波形的最高點和最低點，讀取兩者之間的電壓差，即為峰峰值電壓。如果波形較為平穩，也可以直接讀取頂部和底部的電壓值。

3. 測量有效值

示波器一般都具有自動測量功能，我們可以選擇"RMS"參數，直接讀取波形的有效值。有效值反映了交流信號的平均功率大小，是非常重要的一個參數。

4. 測量頻率

同樣利用示波器的自動測量功能，選擇"頻率"參數即可讀取信號的周期和頻率。這對于分析信號的時域特性很有幫助。

5. 保存測量結果

如果需要記錄測量數據，可以利用示波器的截圖或數據導出功能，將測量結果保存下來供日后參考。

四、測量技巧

在實際測量過程中，還需要注意一些細節:

1. 選擇合適的探頭

根據被測信號的幅度和頻率特性，選擇合適的探頭類型和衰減比，以確保測量精度。

2. 注意接地

良好的接地連接對于獲得準確可靠的測量結果非常重要，務必確保探頭與參考地之間有良好的導通。

3. 消除干擾

電路環境中可能存在各種干擾信號，會對測量結果產生影響。可以嘗試使用濾波或平均功能來提高信噪比。

4. 進行校準

定期對示波器進行校準和自檢，可以幫助我們獲得更加準確可靠的測量數據。

綜上所述，使用普源MSO7024示波器測量電路的輸出電壓是一個比較簡單的過程。只要掌握好基本的操作步驟和一些測量技巧，相信您一定能夠順利完成這項測試任務。祝您測量工作順利!
