普源示波器調波形模式操作指南

一、示波器概述

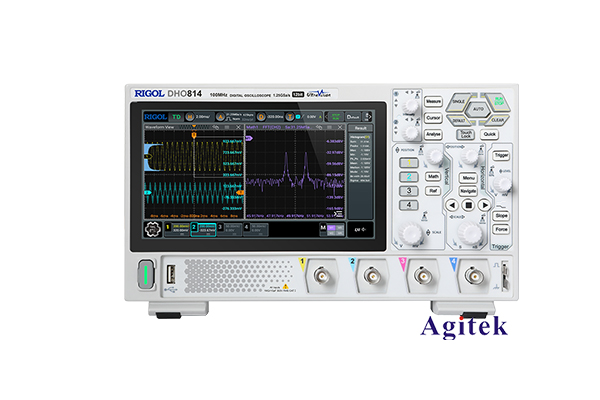

示波器是電子測量儀器中最常用的設備之一，廣泛應用于電子電路的開發、維修和診斷等領域。示波器的主要功能是將電路信號轉換為可視的波形圖形，供用戶觀察和分析。不同型號的示波器可能會有些許差異，但大致操作流程是相似的。本文以普源數字示波器為例，介紹如何調整波形模式。

二、波形模式簡介

普源示波器常見的波形顯示模式有:

1. 普通模式(Normal)：正常顯示輸入信號的波形。

2. 峰值保持模式(Peak Detect)：保留輸入信號的最大和最小值，用于捕捉瞬態脈沖或毛刺。

3. 平均模式(Average)：對多次采樣的波形進行平均處理，用于降噪。4. 單次模式(Single)：觸發一次采集并保持顯示，適用于捕獲單次事件。

三、調整波形模式

1. 進入波形模式設置菜單

在示波器面板上找到"模式"(DISPLAY MODE)按鍵或菜單選項，按下進入波形模式設置界面。

2. 選擇所需波形模式

根據實際測量需求，選擇合適的波形模式。例如:

- 普通模式適用于觀察一般的周期性信號;

- 峰值保持模式可用于捕捉瞬態脈沖或毛刺;

- 平均模式有利于降低噪聲，觀察細節信號;

- 單次模式適合捕獲單次事件，如開關信號、故障信號等。

3. 調整參數設置

不同波形模式下可能需要進行其他參數設置。例如:

- 峰值保持模式下，可設置峰值保持時間;

- 平均模式下，可設置平均次數;

- 單次模式下，可設置觸發條件等。

按照示波器的操作指引，根據具體需求調整相關參數。

4. 觀察波形效果

切換不同的波形模式后，立即觀察波形圖像的變化。如果效果不理想，可以繼續調整參數直至滿意。

四、注意事項

1. 合理選擇波形模式。不同模式適用于不同測量場景，選擇恰當的模式可以獲得最佳觀測效果。

2. 注意參數設置。各模式下的參數設置直接影響到波形顯示效果，要根據實際需求進行調整。

3. 熟悉示波器操作。示波器功能豐富，操作也較為復雜，需要花時間熟悉示波器的各項功能和使用方法。

通過上述步驟，相信您已經掌握了普源示波器調整波形模式的基本方法。實際使用中，可根據測量對象的特點，靈活選擇合適的波形模式，獲得最佳的觀測效果。
