信號發生器如何輸出直流電壓？

信號發生器，作為一種重要的電子測試設備，廣泛應用于生產實踐和科學技術領域。其主要功能是產生各種波形的電信號，如正弦波、三角波、矩形波等，以滿足不同的測試需求。然而，在某些特定場合下，我們可能需要信號發生器輸出直流電壓。本文將詳細介紹信號發生器如何輸出直流電壓的幾種方法。

一、基于振蕩器和放大器的原理

信號發生器的核心部分是一個振蕩器，它能夠產生周期性的電信號。然而，要輸出直流電壓，我們需要對信號發生器進行一定的改造或調整。直流電壓是一種恒定不變的電壓，與信號發生器通常產生的周期性交流信號不同。因此，我們需要通過一系列步驟將交流信號轉換為直流信號。

二、整流與濾波方法

一種常見的方法是通過整流和濾波來實現直流電壓的輸出。整流器通常由二極管組成，它只允許電流單向流動。將信號發生器的輸出信號接入整流器，可以將交流信號的正半周期保留，而將負半周期消除，從而得到一個脈沖直流信號。隨后，使用濾波器（如電容濾波器）對脈沖直流信號進行平滑處理，去除其中的脈動成分，最終得到一個穩定的直流電壓。

三、調制與解調方法

另一種方法是通過調制與解調的方式來產生直流電壓。首先，將直流電壓信號調制到一個高頻載波上，形成調幅信號。然后，使用信號發生器產生這個調幅信號。接著，通過解調器將調幅信號解調，恢復出原始的直流電壓信號。這種方法雖然復雜，但在某些特定場合下非常有用。

四、利用數字信號發生器（DDS）

數字信號發生器（DDS）是一種可以產生任意波形的信號發生器。它通過數字方式生成信號，并通過數字模擬轉換器（DAC）將數字信號轉換為模擬信號。通過調整DDS的參數，我們可以直接生成直流電壓信號，而無需進行整流或調制解調。這種方法具有高精度和靈活性，適用于對直流電壓精度要求較高的場合。

五、特定型號信號發生器的操作

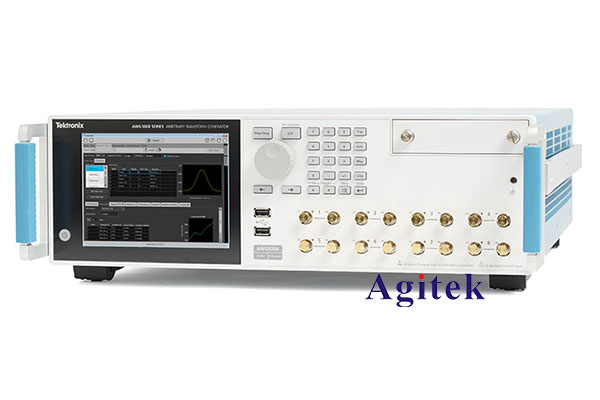

以泰克信號發生器為例，它內置了多種功能來實現直流電壓的輸出。用戶可以在波形菜單中選擇“DC”選項，直接設置所需的直流電壓值。此外，還可以將頻率設置為0Hz，使信號發生器停止輸出任何交變電信號，只輸出設置的電壓值。泰克信號發生器還提供了偏置電壓調節功能和數學功能疊加直流分量的方法，以滿足不同測試需求。

六、注意事項

在使用信號發生器輸出直流電壓時，需要注意以下幾點：

選擇合適的整流器和濾波器：確保整流器的耐壓和電流容量滿足要求，濾波器的設計應保證輸出直流電壓的穩定性。

考慮放大器的非線性特性：當幅度過大時，輸出的直流電壓可能會存在一定的偏差。

加入穩壓器：為了應對電源電壓的波動或負載的變化，可以在輸出端加入穩壓器以保證直流電壓的穩定。

根據實際需求選擇合適的方法：不同的方法適用于不同的測試需求，用戶應根據實際情況選擇最合適的方法。

綜上所述，信號發生器通過一系列的技術手段和方法可以輸出直流電壓。在實際應用中，用戶應根據具體需求和設備性能選擇合適的方法，并注意相關注意事項以確保測試結果的準確性和可靠性。
