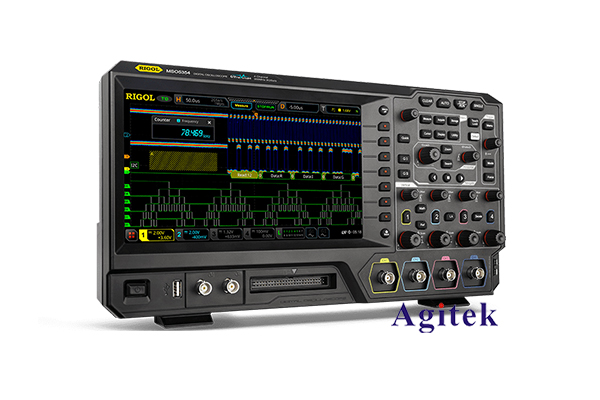

RIGOL普源MSO5074示波器測頻率的方法

在電子測量領域，示波器作為一種重要的測試儀器，廣泛應用于信號分析、電路調試等多個環節。普源MSO5074示波器，憑借其高性能和經濟性，成為了眾多工程師和技術人員的首選。本文將詳細介紹如何使用普源MSO5074示波器進行頻率測量。

一、準備工作

首先，確保被測信號已正確連接到普源MSO5074示波器的通道輸入端口。根據信號的特性，選擇合適的探頭和耦合方式。例如，對于低頻信號，可采用1:1探頭和直流耦合；而對于高頻信號，則需使用高頻探頭和交流耦合。此外，還需檢查示波器的電源線、USB數據線等連接是否牢固，確保測量過程中設備穩定運行。

二、設置示波器

選擇測量模式：在示波器的菜單中找到“測量”或“測量設置”選項，并選擇“頻率”或“頻率測量”功能。普源MSO5074示波器支持多種測量模式，包括自動測量和手動測量。對于大多數常見場景，自動測量模式因其簡單易用而備受歡迎；而對于需要更高精度的測量，則可選擇手動測量模式。

調整時間刻度：在手動測量模式下，用戶需要手動設置時間基準和測量范圍。通過示波器的菜單調整時間刻度至合適的范圍，以便清晰觀察信號的波形周期。

三、測量頻率

自動測量：在自動測量模式下，只需開啟該功能，示波器便會自動識別信號的頻率并顯示在屏幕上。這種方法快捷方便，適用于大多數測量場景。

手動測量：在手動測量模式下，用戶需通過示波器提供的工具測量信號的一個完整周期的時間長度（T）。隨后，根據頻率與周期的關系（f=1/T），計算出信號的頻率。這種方法雖然繁瑣，但能提供更高的測量精度，尤其適用于復雜信號或無法自動識別的場景。

四、解讀測量結果

示波器屏幕上會顯示測量的頻率值，以及峰峰值電壓、平均值、直流偏移量等其他相關信息。用戶可根據需要選擇顯示的信息，并對測量結果進行解讀。需要注意的是，頻率測量結果的準確性受信號質量、測量設置和環境因素等多種因素影響。因此，在測量過程中應盡量避免噪聲、干擾和信號失真等因素的影響。

普源MSO5074示波器憑借其高性能和經濟性，在頻率測量方面展現出了強大的實力。通過合理選擇探頭和耦合方式、調整時間刻度以及采用合適的測量模式，用戶可以輕松實現對信號頻率的精確測量。同時，示波器提供的多種測量功能和豐富的接口選項，也為用戶提供了更加靈活和便捷的使用體驗。無論是電路調試、信號分析還是頻率合成等領域，普源MSO5074示波器都將是工程師和技術人員的得力助手。
