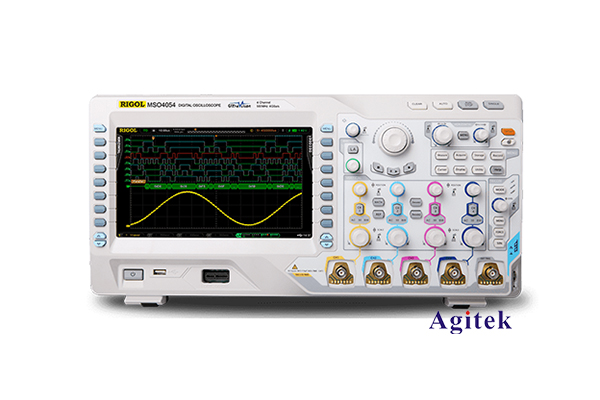

普源示波器如何測量單頻交流信號？

普源示波器是電子測量領域中非常重要的一種測量儀器，能夠直觀地顯示電信號的特征，為電路設計和故障診斷提供了強有力的支持。在電子設計與測試中，測量單頻交流信號是最基本的應用場景之一。本文將重點介紹如何利用普源示波器對單頻交流信號進行測量。

一、示波器的基本原理

示波器的工作原理是將待測電信號轉換成可視信號，顯示在示波器的顯示屏上。典型的示波器由輸入通道、采樣電路、觸發電路、時基電路、垂直通道和水平通道等部分組成。輸入通道將實際的電信號接入示波器，采樣電路將連續的模擬信號離散化為數字信號，觸發電路控制信號的采集時機，時基電路控制水平方向的時間尺度，垂直通道控制信號在垂直方向的幅度，最終在顯示屏上形成可視的波形圖。

二、單頻交流信號的特征

單頻交流信號是最簡單的交流信號形式，其波形呈正弦曲線。單頻交流信號的主要特征包括：

1. 周期性：單頻交流信號是周期性信號，在一個周期內，信號的變化規律是完全相同的。周期用T表示，單位為秒。

2. 頻率：單頻交流信號的頻率f，表示在單位時間內(通常為1秒)信號周期性重復的次數，單位為赫茲(Hz)。頻率與周期的關系為f=1/T。

3. 峰值幅度：單頻交流信號的峰值幅度，表示信號在正、負兩個方向上的最大值，單位為伏特(V)。

4. 有效值：單頻交流信號的有效值，表示該信號所能產生的熱效應等同于一個直流信號產生的熱效應，單位也為伏特(V)。有效值等于峰值幅度的0.707倍。

三、普源示波器的測量步驟

下面以普源示波器為例，介紹測量單頻交流信號的具體步驟：

1. 連接輸入信號

將待測的單頻交流信號通過示波器的輸入端子連接到示波器的輸入通道上。同時選擇合適的輸入耦合方式(AC或DC)。

2. 設置垂直檔位

根據信號的幅值范圍，調節示波器的垂直檔位，使波形在屏幕上占據盡可能大的垂直空間，以提高測量精度。

3. 設置時基檔位

根據信號的周期，選擇合適的時基檔位，使一個完整的波形顯示在屏幕上。通常情況下，將時基設置為信號周期的5-10倍為佳。

4. 觸發設置

選擇合適的觸發模式(例如邊沿觸發)和觸發電平，使波形穩定顯示在屏幕上。

5. 測量參數

利用示波器的光標功能或自動測量功能，可以測量出單頻交流信號的周期T、頻率f、峰值幅度Vp、有效值Vrms等參數。對于周期性信號，示波器還可以給出波形的上升時間tr、下降時間tf、占空比等參數。

6. 保存測量結果

如果需要保存測量結果，可以利用示波器的截屏功能將波形圖保存為圖片格式，或者直接將測量數據導出為文件。

四、測量結果分析

利用上述步驟，我們可以很方便地測量出單頻交流信號的各項參數。下面以一個具體的例子進行分析：

假設我們測量到一個單頻交流信號，其周期T=2ms，峰值幅度Vp=5V，有效值Vrms=3.54V。根據之前介紹的公式，我們可以計算出：

頻率f=1/T=500Hz

有效值Vrms=Vp/√2=3.54V

從測量結果可以看出，該信號的頻率為500Hz，峰值幅度為5V，有效值為3.54V。這些參數可為后續的電路設計和分析提供重要依據。

五、測量注意事項

在使用示波器測量單頻交流信號時，還需要注意以下幾個方面：

1. 輸入阻抗匹配：示波器的輸入阻抗應與被測電路的特性阻抗匹配，以避免反射信號對測量結果的影響。

2. 帶寬要求：示波器的帶寬應高于被測信號的最高頻率成分，以確保測量的準確性。

3. 噪聲抑制：適當調整垂直檔位和時基檔位，可以提高信噪比，減少噪聲對測量結果的影響。

4. 避免失真：過大的輸入信號幅度可能會導致示波器輸入電路的過載失真，應控制在示波器的量程范圍內。

5. 接地問題：示波器接地與被測電路接地之間如果存在差電壓，可能會造成測量誤差，應正確處理接地。

總之，利用普源示波器對單頻交流信號進行測量，需要掌握示波器的基本工作原理，了解單頻交流信號的特征，并熟練掌握具體的測量步驟。同時還需注意一些測量注意事項，以確保測量結果的準確性和可靠性。
