泰克DPO2004B數字示波器測量低電頻負壓

在許多電子電路和電力系統中，存在著各種低頻負壓信號的測量需求。這些負壓信號的振幅通常較小，頻率較低，要準確測量并分析它們需要專業的測量儀器。泰克DPO2004B數字示波器作為一款高性能的示波器，憑借其出色的測量能力和強大的分析功能，可為低電頻負壓信號的測量提供可靠的技術支持。

DPO2004B示波器的測量性能

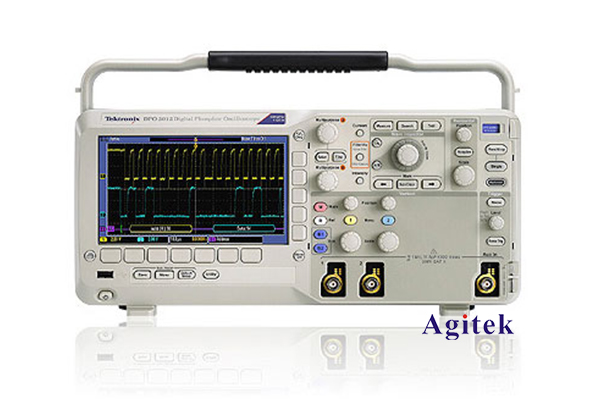

泰克DPO2004B是一款4通道200MHz帶寬的數字示波器，具有單通道采樣率高達2.5GS/s的性能。其輸入靈敏度可達1mV/div，動態范圍高達8個垂直檔位，可以較準確地捕獲和顯示微弱的負壓信號。該示波器采用高分辨率的8位A/D轉換器，測量精度可達0.4%，足以滿足大多數低電頻負壓信號的測量需求。

同時，DPO2004B示波器具有豐富的觸發和捕獲功能，可以靈活地捕獲感興趣的信號。它支持多種復雜觸發模式，如邊沿觸發、脈沖寬度觸發、窗口觸發等，可以很好地定位和捕獲瞬態或周期性的負壓信號。此外，該示波器的存儲深度高達10M點，可以捕獲長時間的負壓信號波形。

低電頻負壓信號測量實例

下面以測量一個3相交流電路中的零序電壓為例，介紹DPO2004B示波器的具體測量步驟:

1.將示波器的通道1、2、3分別連接到3相電路的3個相線上，通道4則連接到中性線。

2.設置示波器的垂直檔位為50mV/div，水平檔位為10ms/div，以較好地捕獲負壓信號的波形。

3.選擇通道4作為觸發源，設置邊沿觸發模式，觸發電平為0V，可以穩定地捕獲零序電壓波形。

4.測量零序電壓的峰峰值、有效值、頻率等參數。示波器的自動測量功能可以快速給出這些關鍵參數的數值。

5.還可以使用示波器的通道數學運算功能，計算3相電壓的對稱分量，進一步分析負序和零序電壓的特性。

DPO2004B示波器的分析功能

除了基本的測量功能外，DPO2004B示波器還具有強大的信號分析能力。它內置了FFT分析功能，可以對采集的負壓信號進行頻譜分析，查看其頻譜特性。同時，該示波器還支持多種數學運算，如加、減、乘、除，以及微分、積分等運算，可以對負壓信號進行更深入的分析。

此外，DPO2004B示波器配備了專業的觸發和搜索功能，可以幫助用戶快速定位和捕獲感興趣的負壓信號事件。例如，可以設置電平、脈沖寬度或者時間限制條件進行智能搜索，及時發現負壓信號中的異常情況。

總之，憑借其出色的測量性能和強大的分析功能，泰克DPO2004B數字示波器為低電頻負壓信號的測量和分析提供了可靠的技術支持。無論是基本的波形捕獲和參數測量，還是深入的頻譜分析和數學運算，該示波器都能滿足用戶的各種需求，為電子電路和電力系統的測試診斷提供有力保障。
