是德N5227B四端口矢量網絡分析儀使用教程

一、儀器概述

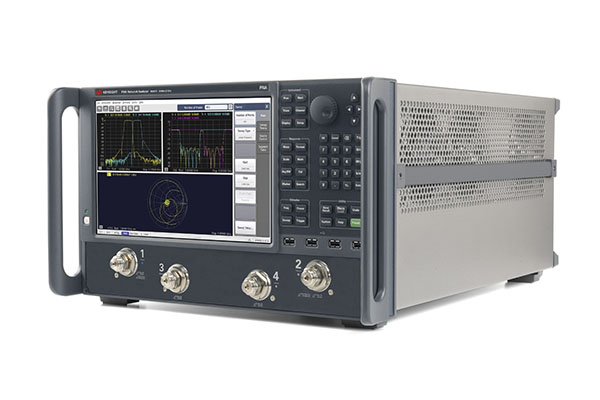

四端口矢量網絡分析儀N5227B是安捷倫公司開發的一款專業測量儀器，廣泛應用于無線通信、雷達、衛星通訊等領域的射頻和微波電路分析。該儀器可以測量四端口設備的電參數，如反射系數、傳輸系數、阻抗等，為用戶提供全面的電路特性分析。

二、儀器規格及功能

N5227B四端口矢量網絡分析儀的主要技術指標如下：

1. 頻率范圍：10MHz-67GHz

2. 動態范圍：>100dB

3. 測量精度：振幅±0.2dB，相位±2度

4. 測量速度：最快20us/點

5. 校準方式：1-P、2-P、3-P、4-P全端口校準

6. 測量參數：S參數、電壓/電流、阻抗、時延等

該儀器除了基本的四端口S參數測量外，還具有以下功能：

1. 時域分析：可顯示反射波形和傳輸波形，定位電路故障點

2. 噪聲系數測量：可測量低噪聲放大器的噪聲系數

3. 脈沖模式：支持脈沖調制信號的測量

4. 電磁仿真接口：可與電磁仿真軟件如HFSS集成

三、儀器連接及測量步驟

1. 連接測試電路：將被測設備的四個端口分別連接到儀器的四個測試端口上，確保連接牢固。

2. 選擇測量參數：根據測試目的，在儀器界面上選擇需要測量的S參數，如S11、S21等。

3. 設置測量條件：如頻率范圍、功率水平、中頻帶寬等，以獲得理想的測量結果。

4. 執行校準：使用標準校準件(如開路、短路、50Ω loads)對測試通路進行全四端口校準，消除測試系統的系統誤差。

5. 進行測量：儀器開始掃描被測設備，并實時顯示各種S參數。用戶可根據測量結果進行電路分析和優化。

6. 保存數據：測量完成后，可將測量數據保存至儀器內部或導出到電腦，用于后續分析。

四、常見測量應用

1. 天線測量：可測量天線的反射系數S11、駐波比、輻射阻抗等參數，評估天線性能。

2. 濾波器測量：可測量濾波器的插入損耗、阻帶衰減、帶內平坦度等特性。

3. 放大器測量：可測量放大器的增益、穩定性、匹配特性等參數。

4. 變頻器測量：可測量變頻器的轉換損耗、隔離度、端口匹配等參數。

5. 傳輸線測量：可測量各類傳輸線(同軸線、微帶線等)的特性阻抗、損耗、相位特性等。

五、使用注意事項

1. 合理設置測量功率，避免損壞被測設備。

2. 充分預熱儀器，確保測量穩定性。

3. 針對不同測量對象選擇合適的校準方式。

4. 定期檢查測試連接，防止接觸不良。

5. 嚴格遵守操作規程，確保人身安全。

總之，N5227B四端口矢量網絡分析儀是一款功能強大、性能優異的測量儀器，廣泛應用于射頻和微波電路的分析與測試。掌握其正確使用方法，能為用戶提供全面、準確的電路特性分析，有助于電路設計和優化。
