如何用矢量網絡分析儀分析諧振數據？

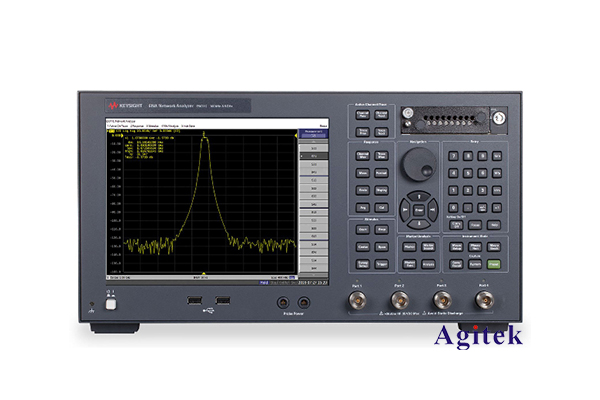

矢量網絡分析儀是一種常用于電子電氣系統測試和信號分析的重要儀器。它可以測量信號的幅度和相位特性，為電路設計提供重要的參數信息。在測試諧振電路時，矢量網絡分析儀發揮著關鍵作用。下面我們來詳細了解一下如何利用矢量網絡分析儀分析諧振數據。

首先，我們需要了解什么是諧振。諧振是指在特定的頻率下，電路中的電感和電容產生共振，從而使得電路達到最大的阻抗或最小的阻抗。這個特定的頻率就叫做諧振頻率。在諧振頻率下，電路中的有功功率和無功功率達到平衡，從而產生很多重要的電路特性，比如高 Q 因數、窄帶通特性等。這些特性廣泛應用于濾波電路、振蕩電路、天線等領域。

那么如何利用矢量網絡分析儀測量諧振特性呢?主要有以下幾個步驟：

1. 設置測試頻率范圍：首先要確定待測電路的預期諧振頻率范圍，然后在矢量網絡分析儀上設置相應的測試頻率范圍，以覆蓋該范圍。通常可以將頻率范圍設置得稍寬一些，以確保能夠捕捉到諧振點。

2. 測量幅頻特性：矢量網絡分析儀可以測量待測電路的 S 參數，其中 S21 參數反映了電路的幅頻特性。當測試頻率接近諧振頻率時，S21 曲線會出現明顯的峰值，這就是諧振點。通過觀察 S21 曲線，我們可以準確地找到諧振頻率。

3. 測量相頻特性：除了幅頻特性，相頻特性也是分析諧振特性的重要指標。在諧振頻率附近，電路的相頻特性會出現比較陡峭的變化。矢量網絡分析儀可以測量 S21 的相位特性，通過觀察相位曲線也可以確定諧振頻率。

4. 測量 Q 因數：Q 因數是表征諧振電路性能的重要參數，它反映了諧振電路的選擇性。Q 因數越高，說明諧振特性越明顯，帶寬越窄。矢量網絡分析儀可以直接測量出諧振電路的 Q 因數，通過觀察幅頻特性曲線的 3dB 帶寬即可計算出 Q 因數。

5. 分析諧振特性：綜合分析上述測量結果，我們就可以全面了解待測電路的諧振特性，包括諧振頻率、Q 因數、帶寬等參數。這些參數對于電路的設計、優化和調試都具有重要意義。

總之，矢量網絡分析儀是分析諧振電路的強大工具。通過測量幅頻特性、相頻特性，以及 Q 因數等指標，我們可以準確地確定諧振頻率，評估諧振電路的性能。這對于從事電子電氣系統設計的工程師來說是非常重要的技能。
