矢量網絡分析儀相位圖像的解讀

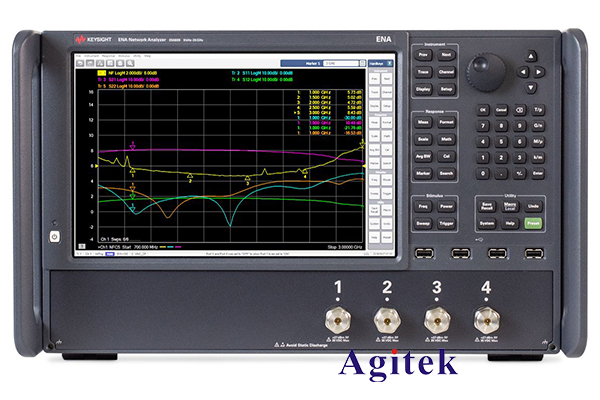

矢量網絡分析儀是一種廣泛應用于微波和射頻電路測試領域的重要儀器設備。它不僅可以測量電路的幅頻特性，還能提供電路的相位信息，這對于理解電路的工作原理和優化設計至關重要。那么，如何正確解讀矢量網絡分析儀測量得到的相位圖像呢?讓我們一起探討一下。

1. 相位的定義和意義

相位是描述波形在時間域上的位置關系，表示波形相對于某個參考點的時間差。對于正弦波信號而言，相位反映了信號的起始時間。相位的單位是度(°)或弧度(rad)。

在電路分析中，相位信息可以反映電路中信號的傳播特性。例如，電容和電感會分別引入容性和感性的相位延遲，這對于理解電路的工作原理和優化設計非常重要。

2. 相位圖像的解讀

矢量網絡分析儀測量得到的相位圖像通常以頻率為橫坐標，相位為縱坐標進行繪制。下面我們來分析一下相位圖像中的一些關鍵信息:

(1) 相位隨頻率的變化趨勢

相位圖像反映了相位隨頻率的變化情況。對于典型的電路元件，相位隨頻率的變化趨勢是可以預測的:

- 電容性元件，相位隨頻率下降;

- 電感性元件，相位隨頻率上升;

- 阻性元件，相位基本不隨頻率變化。

通過分析相位隨頻率的變化趨勢，我們可以初步判斷電路中各種元件的存在及其特性。

(2) 相位跳變點

在相位圖像中，有時會出現相位突然發生跳變的點。這通常表示電路中存在共振或其他特殊工作狀態。例如，在LC諧振電路附近，相位會在0°附近發生急劇變化。分析這些相位跳變點，有助于我們理解電路的工作機理。

(3) 相位延遲

相位延遲反映了信號在電路中的傳播時間。在相位圖像上，可以測量出不同頻點處的相位延遲。這對于設計滿足時間延遲要求的電路非常有幫助，例如用于時間敏感的數字通信系統。

(4) 相位失真

有時相位圖像會出現一些不規則的波動或畸變，這可能是由于測量環境的干擾、測試夾具的寄生參數或被測電路本身的非理想特性造成的。分析這些相位失真現象，有助于我們優化測量環境，改善電路設計。

綜上所述，矢量網絡分析儀相位圖像蘊含著豐富的電路特性信息。通過仔細分析相位隨頻率的變化趨勢、相位跳變點、相位延遲以及相位失真等關鍵特征，我們可以更深入地理解被測電路的工作原理，為電路的設計優化提供有價值的依據。這無疑是矢量網絡分析儀作為一種重要測試工具的又一大優勢所在。
