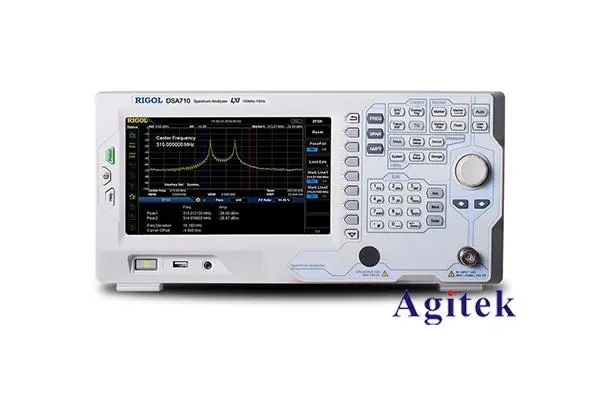

普源 DSA705 頻譜分析儀掃頻模式設置

頻譜分析儀是一款常見的電子測量儀器，廣泛應用于通信、電子、音頻等領域。其中，普源 DSA705 頻譜分析儀以其優異的性能和操作體驗深受用戶好評。其中，掃頻模式是頻譜分析儀的一項重要功能，通過合理設置可以獲得更加高效和準確的測量結果。下面就來介紹一下 DSA705 頻譜分析儀的掃頻模式設置。

一、掃頻模式簡介

頻譜分析儀的掃頻模式指的是通過連續變化頻率，依次捕獲不同頻段信號的過程。掃頻分為連續掃頻和步進掃頻兩種模式。連續掃頻可以實現連續的頻譜掃描，并以連續波形顯示結果;而步進掃頻則是逐個頻點進行測量，以離散點的方式展示頻譜。

除此之外，掃頻模式還可以根據掃描的起止頻率以及掃描分辨率等參數進行設置。合理設置這些參數可以有效地優化測量結果，提高測量效率。

二、DSA705 掃頻模式設置

DSA705 頻譜分析儀提供了豐富的掃頻模式設置選項，用戶可以根據實際需求進行靈活配置。具體設置步驟如下：

1. 開啟掃頻功能

在 DSA705 的"設置"菜單中找到"掃頻"選項，打開掃頻功能。

2. 選擇掃頻模式

在"掃頻"選項中，可以選擇連續掃頻或步進掃頻模式。連續掃頻能夠以波形圖的形式顯示頻譜變化，而步進掃頻則更適合精確測量單一頻點。

3. 設置掃頻參數

無論選擇哪種掃頻模式，都需要進一步設置掃頻的起止頻率、掃描時間和分辨率等參數。這些參數的設置直接影響到測量結果的精度和效率。

（1）起止頻率：設置掃描的頻率范圍，可覆蓋待測信號的頻段。

（2）掃描時間：決定了每次掃頻的時長。時間越長，分辨率越高，但測量效率會降低。

（3）分辨率帶寬(RBW)：決定了頻譜分辨力，RBW 越小，分辨力越高。但RBW過小會降低靈敏度。用戶需要根據具體情況進行權衡。

（4）視頻帶寬(VBW)：決定了視頻平滑度，VBW越小，波形越平滑，但響應速度會降低。

4. 優化掃頻設置

通過反復調整上述參數，可以找到最佳的掃頻設置。一般來說，應先確定感興趣的頻段，然后根據測量目的適當調整掃描時間和分辨率帶寬。如果需要觀察信號的瞬態變化，可以適當增加掃描速度;如果需要獲取更精確的頻譜信息，則應該降低掃描速度，增大分辨率帶寬。

通過以上步驟，用戶就可以靈活地設置 DSA705 頻譜分析儀的掃頻模式，以滿足不同的測量需求。需要注意的是，掃頻設置往往需要反復嘗試和調整，只有找到最佳參數組合，才能獲得理想的測量結果。

三、掃頻模式應用場景

DSA705 頻譜分析儀的掃頻模式廣泛應用于各類電子產品的研發和故障診斷中。例如:

1. 通信領域：用于檢測無線電信號的頻譜特性，如藍牙、WiFi、5G等。

2. 音頻領域：用于分析各類音頻信號的諧波分布和頻率響應。

3. 功率電子領域：用于測量開關電源、逆變器等電路的諧波失真情況。

4. 雷達領域：用于檢測雷達信號的頻譜特性和功率分布。

5. EMC測試領域：用于測量電子設備的電磁輻射情況。

綜上所述，DSA705 頻譜分析儀的掃頻模式為用戶提供了靈活、強大的頻譜測量功能。只要合理設置掃頻參數，就能夠快速、準確地獲取待測信號的頻譜信息，為各類電子產品的研發和維護提供有力支持。
