普源DHO914示波器測紋波電壓的設置

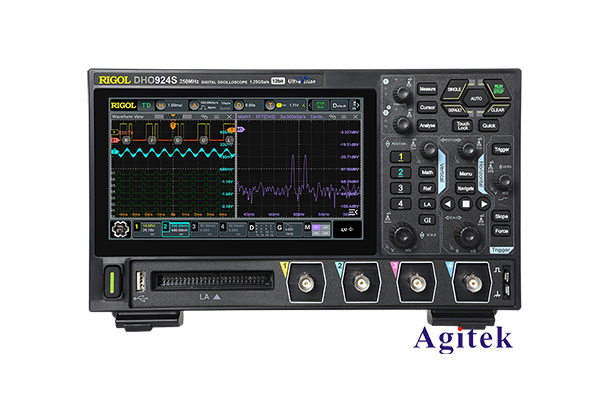

測量電源的紋波電壓是一項常見的電路調試和故障診斷工作。在實際應用中，我們通常利用示波器來測量紋波電壓。本文將以普源DHO914示波器為例，詳細介紹測量紋波電壓的具體操作步驟。

一、了解紋波電壓的概念

紋波電壓是直流電源輸出電壓中存在的交流分量，主要由整流電路中的濾波電容充放電所引起。紋波電壓的大小取決于負載電流、濾波電容的容值以及電源的輸出電壓等多個因素。通常情況下，紋波電壓越小越好，因?yàn)檫^大的紋波電壓會影響電路的穩定性和工作性能。

二、確定測量點

在測量紋波電壓之前，首先需要確定測量的具體位置。對于開關電源、線性穩壓電源等電源電路，通常將探頭接在輸出端與地之間，測量輸出端的紋波電壓。對于電池供電的電路，則應該將探頭接在電池端子和地之間，測量電池的紋波電壓。

三、設置示波器

1. 連接探頭：將示波器的通道1探頭接在待測點的正極，接地探頭接在地端。確保探頭接觸良好，避免出現接觸不良的情況。

2. 設置垂直檔位：根據預期的紋波電壓幅值，適當調整示波器的垂直檔位。一般來說，將垂直檔位設置在20mV/div到2V/div之間較為合適。過大的檔位會導致紋波信號過小而難以觀察，過小的檔位又可能會造成信號超出屏幕范圍。

3. 設置時基：時基設置對于觀察紋波信號的波形也很重要。如果時基設置過快，則很難觀察到完整的紋波波形;如果時基設置過慢，則紋波信號在屏幕上會顯得過于擁擠。通常將時基設置在50us/div到20ms/div之間較為合適。

4. 調整觸發方式：為了穩定顯示紋波波形，需要正確設置觸發方式。可以將觸發源設置為通道1，觸發類型設置為上升沿或下降沿觸發，觸發電平調整到合適的電平附近。

5. 調整顯示格式：為了更清晰地觀察紋波波形，可以將顯示模式設置為YT或XY，并適當調整波形的位置和大小。

6. 設置測量參數：在測量菜單中，選擇測量項為峰-峰值，即可直接讀取紋波電壓的峰-峰值。也可以測量紋波電壓的RMS值或平均值。

四、進行測量

1. 確保示波器各項設置正確無誤。

2. 觀察紋波波形，檢查波形是否穩定、完整。如果波形不穩定，可以嘗試調整觸發電平或觸發方式。

3. 記錄紋波電壓的峰-峰值、RMS值或平均值。如果測量結果超出電路的允許范圍，則需要采取措施來降低紋波電壓，如增大濾波電容、優化電源拓?fù)浣Y(jié)構等。

綜上所述，利用示波器測量電源電路的紋波電壓是一個常見的電路調試和故障診斷步驟。通過對示波器的正確設置，我們可以快速、準確地獲取紋波電壓的各項參數，為進一步優化電路設計提供依據。希望本文的介紹對您的工作有所幫助。
