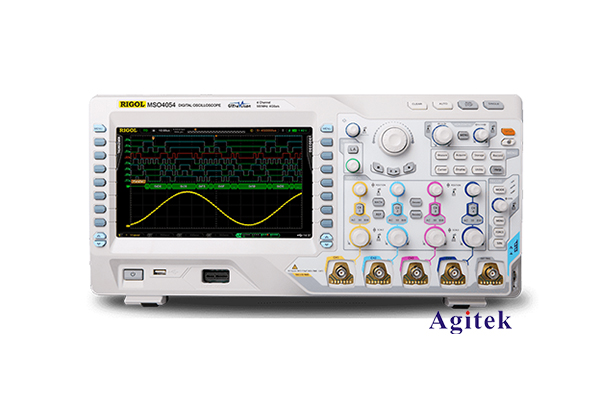

普源示波器如何實時顯示波形？

示波器作為一種常見的電子測量儀器，在日常電子維修、電路調試等工作中發揮著重要作用。其中，能夠實時顯示被測信號的波形的示波器尤為受歡迎，因為它可以直觀地反映信號的變化情況。那么，普源示波器是如何實現實時波形顯示的呢?讓我們一起來探究其中的原理。

1. 信號采集與A/D轉換

示波器的實時波形顯示首先依賴于對被測信號的快速采樣和數字化處理。普源示波器采用高速的模數轉換器(ADC)對輸入信號進行采樣和量化，將模擬信號轉換為數字信號。通常，示波器的采樣速率可以達到數百兆樣本每秒(MS/s)甚至更高，這樣可以確保對快變信號的準確采集。

2. 數字緩存與屏幕刷新

采集到的數字化信號會先存儲在示波器的內部緩存區中，這種緩存機制確保了數據的連續性。然后，示波器的微處理器會從緩存區中讀取數據，并將其轉換為可以在屏幕上顯示的波形圖像。這個過程發生在示波器的屏幕刷新循環中，通常每秒可以刷新數十次甚至更高，從而實現了波形的實時顯示。

3. 波形處理與觸發

為了優化波形的顯示效果，示波器還會對采集到的數據進行一系列的處理。例如，可以對波形進行濾波、平滑、縮放等操作，以提高信號的可讀性。同時，示波器還具有觸發功能，可以根據用戶設置的觸發條件(如電平、斜率等)捕獲感興趣的波形，并在屏幕上顯示出來。

4. 存儲與回放

除了實時顯示，普源示波器通常還具備波形存儲和回放的功能。用戶可以將捕獲的波形數據保存到內部存儲器或外部存儲設備，并在需要時調出進行分析。這在一些需要長時間觀察或對比分析的場合非常有用。

5. 接口與連接

為了方便用戶操作和連接其他設備，普源示波器通常都配備有豐富的輸入/輸出接口，如BNC輸入端子、USB、LAN等。這些接口不僅可以實現與被測電路的連接，還可以將采集的數據傳輸到計算機或其他設備進行進一步分析和處理。

綜上所述，普源示波器能夠實時顯示波形的關鍵在于其快速的信號采集、高速的數字緩存和顯示處理，以及靈活的觸發和存儲功能。通過這些技術手段，示波器可以捕獲和呈現被測信號的實時變化情況，為電子工程師提供強大的診斷和調試支持。隨著半導體和信號處理技術的不斷進步，未來的示波器必將擁有更強大的實時波形顯示能力，為電子測量領域帶來更多創新應用。
