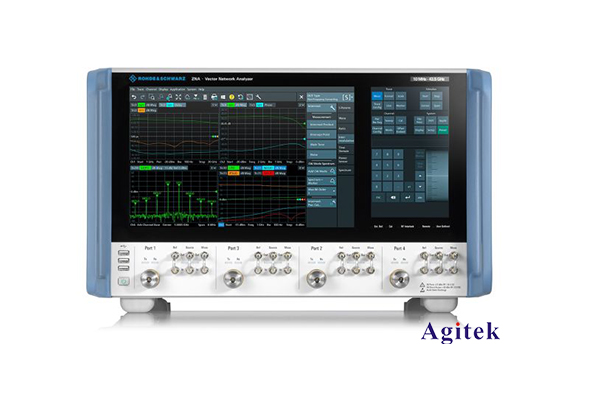

羅德與施瓦茨矢量網絡分析儀測試FFC阻抗的方法

FFC(Flexible Flat Cable)是一種柔性扁平電纜，廣泛應用于電子設備中，如計算機、手機、汽車等。測試FFC阻抗是保證電路設計與信號傳輸質量的重要步驟。作為業內專家，我將針對如何使用羅德與施瓦茨矢量網絡分析儀(VNA)測試FFC阻抗進行詳細闡述。

一、FFC阻抗測試的重要性

FFC作為一種高頻信號傳輸媒體，其阻抗特性直接影響信號的完整性和可靠性。合適的FFC阻抗可以最大程度地減少信號反射和失真，提高系統的傳輸效率。因此，準確測量FFC阻抗并優化設計是非常必要的。

二、羅德與施瓦茨VNA測試FFC阻抗的步驟

1. 校準VNA

首先需要對VNA進行校準，包括開路、短路和50Ω標準負載的校準。這可以消除VNA本身的系統誤差，確保后續測量的準確性。

2. 測量FFC特性阻抗

(1) 將FFC的兩端接入VNA的端口，注意保持測量端的機械連接穩定。

(2) 設置VNA的頻率掃描范圍，涵蓋FFC工作的主要頻段。

(3) 測量FFC的S參數，包括S11(反射系數)和S21(傳輸系數)。

(4) 根據公式Z0 = √(Z11/Z22)計算FFC的特性阻抗Z0，其中Z11和Z22分別為輸入阻抗和輸出阻抗。

3. 分析FFC阻抗測量結果

(1) 觀察FFC特性阻抗隨頻率的變化曲線，判斷是否在設計目標范圍內。

(2) 檢查FFC的S參數，分析是否存在嚴重的反射或失真。

(3) 必要時可以調整FFC的布線、層疊結構或材料參數，優化阻抗特性。

三、測試結果的應用

通過VNA測試得到的FFC阻抗數據，可以應用于以下方面：

1. 電路設計：根據測試結果調整FFC的布線、布局，以匹配電路的特性阻抗，最小化信號反射和失真。

2. EMC設計：FFC阻抗特性直接影響信號完整性和電磁兼容性，可用于EMC設計的仿真和優化。

3. 產品質量控制：將測試結果作為FFC產品質量驗收的重要依據，確保產品性能的一致性和可靠性。

四、注意事項

1. 保證測量環境的穩定性，避免溫度、濕度等因素的干擾。

2. 合理選擇VNA的測試端口與FFC的連接方式，盡量減小測試夾具的寄生參數。

3. 對測試結果進行統計分析，確保數據的代表性和重復性。

4. 結合FFC的實際應用環境，選擇合適的測試頻率范圍和阻抗目標值。

通過以上步驟，我們可以有效利用羅德與施瓦茨VNA測試FFC的阻抗特性，為電路設計、EMC優化和產品質量控制提供可靠的依據，確保電子設備的良好性能。
