羅德與施瓦茨FSV3004頻譜分析儀測量脈寬的應用

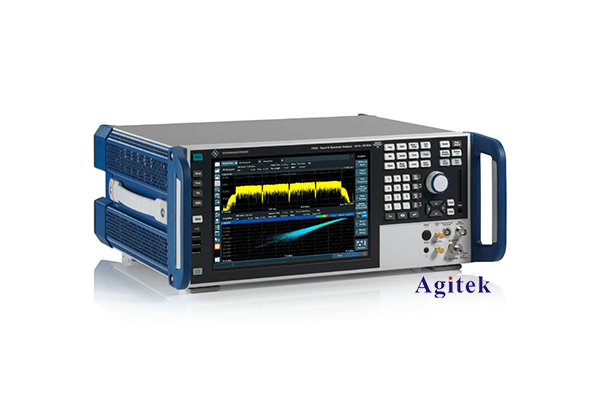

作為一款高性能的頻譜分析儀，羅德與施瓦茨FSV3004可以輕松地測量各種類型的信號的脈寬。脈寬作為信號特性的重要參數，在通信系統、雷達系統、電源設計等領域都扮演著關鍵的角色。通過正確地使用FSV3004，用戶可以快速、準確地獲取信號的脈寬數據，為系統分析和優化提供有價值的測試數據。下面我們來詳細探討一下如何利用該儀器測量脈寬。

一、脈寬測量的基本原理

脈寬是指信號在某一電平上保持的時間長度。通常定義為信號從50%上升沿到50%下降沿的時間間隔。對于矩形脈沖信號，脈寬可以直接測量;對于其他類型的信號，如正弦波、三角波等，可以通過測量信號在特定電平附近的時間間隔來間接獲得脈寬信息。

二、FSV3004測量脈寬的步驟

1. 設置輸入信號

首先需要將待測信號接入FSV3004的輸入端口。可以是電壓信號、電流信號或者RF信號。根據信號的類型和幅度大小，合理設置輸入衰減和測量范圍，確保信號不會過載或失真。

2. 選擇測量模式

FSV3004提供了多種測量模式，可以根據需求靈活選擇。對于脈寬測量來說，可以選擇"脈沖測量"模式，該模式可以直接給出脈寬、脈沖重復頻率等參數。此外，也可以選擇"時域"模式，通過觀察時域波形并測量上升沿到下降沿的時間間隔來獲得脈寬。

3. 設置觸發條件

觸發是時域測量的關鍵。FSV3004支持多種觸發模式，如邊沿觸發、視頻觸發等。可以根據信號特性選擇合適的觸發方式，確保能可靠地捕獲到所需的脈沖信號。同時還要調整觸發電平和觸發斜率，使測量結果更加準確。

4. 優化測量參數

除了觸發設置，F(xiàn)SV3004上還有很多其他可調參數，如采樣率、分辨率帶寬、掃描時間等。通過合理設置這些參數，可以進一步提高測量精度和重復性。例如，可以適當增加采樣率和分辨率帶寬來獲得更細膩的時域波形，從而測量出更精確的脈寬數據。

5. 分析測量結果

FSV3004不僅可以直接顯示脈寬數值，還可以對脈沖參數進行統計分析，如脈寬直方圖、脈沖計數等。這些功能為用戶提供了更加全面的脈寬測量和分析能力，有助于深入理解信號特性。

三、應用案例

以某雷達系統為例，該系統發射的脈沖信號帶寬為500MHz，脈寬約為100ns。使用FSV3004進行測量時，首先將系統的RF輸出接入FSV3004的輸入端口。然后選擇"脈沖測量"模式，并設置合適的分辨率帶寬和掃描時間，觸發模式選擇"邊沿觸發"。通過調整觸發電平，可以穩定地捕獲到目標脈沖。最終測量結果顯示，脈寬為98.7ns，與預期值非常接近，滿足系統設計要求。

此外，F(xiàn)SV3004還可用于測量開關電源、雷達發射機等產品的脈寬特性。通過時域分析，可以觀察到各種信號畸變情況，為進一步優化電路設計提供有價值的測試數據。

綜上所述，作為一款功能強大的頻譜分析儀，羅德與施瓦茨FSV3004可廣泛應用于脈寬測量領域。通過靈活的測量模式和豐富的分析功能，用戶可輕松獲取所需的脈寬數據，為系統設計、調試和優化提供有力支持。
