普源DS70504示波器測量差分信號的方法

1. 差分信號的簡介

差分信號是一種常見的數字信號傳輸方式，它使用兩根導線分別傳輸正相位和負相位的信號。這種傳輸方式相比于單端信號具有更高的抗干擾能力，可以更好地抑制共模干擾。差分信號廣泛應用于高速數字接口、高頻模擬電路和電力電子等領域。

2. 普源DS70504示波器的差分測量功能

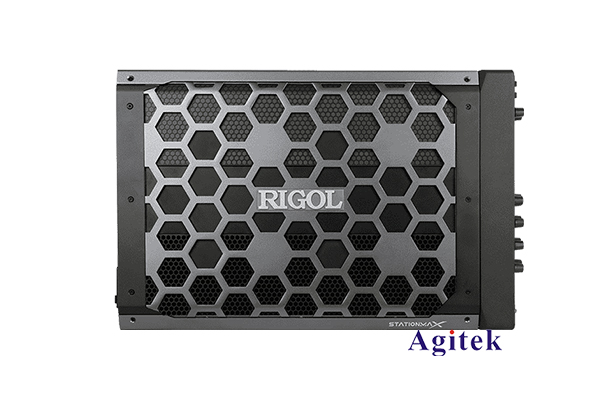

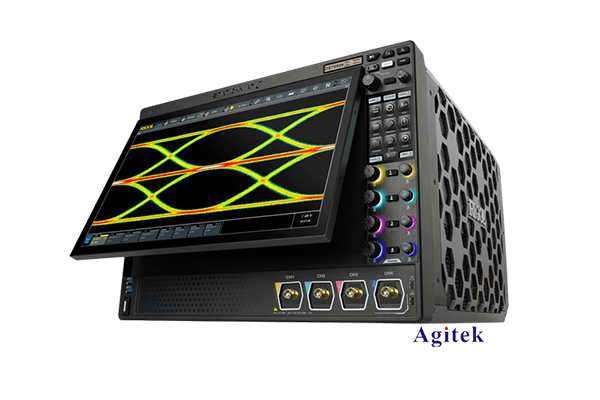

普源DS70504是一款高性能示波器，具備豐富的測量功能，其中包括差分測量功能。用戶可以利用該功能測量兩個信號之間的差分電壓，從而分析差分信號的特性，如幅度、相位、失真等。

3. 連接差分信號

要測量差分信號，首先需要將被測信號連接到示波器的輸入通道上。由于差分信號需要使用兩根導線，因此需要使用示波器的兩個輸入通道。具體步驟如下：

(1) 將正相位信號連接到CH1輸入端，負相位信號連接到CH2輸入端。

(2) 將兩個輸入通道的接地端短接在一起，作為共地參考。

(3) 根據實際需要，可以使用示波器附帶的差分探頭或自制的差分探頭進行連接。

4. 設置示波器的差分測量

完成信號連接后，需要在示波器上設置差分測量功能：

(1) 進入"測量"菜單，選擇"差分"選項。

(2) 選擇需要測量的兩個通道，通常為CH1和CH2。

(3) 根據需要，可以設置測量參數，如測量幅度、相位、共模抑制比等。

(4) 設置示波器的垂直、水平和觸發等其他參數，以便觀察和分析差分信號。

5. 分析差分信號的特性

使用示波器的差分測量功能，可以獲取差分信號的各種參數，包括：

(1) 差分電壓幅度：觀察差分信號的峰-峰值或RMS值，分析信號的幅度特性。

(2) 相位差：分析差分信號的相位差，了解信號的相位關系。

(3) 共模抑制比：計算共模抑制比，評估差分信號的抗干擾能力。

(4) 失真分析：觀察差分信號的波形失真，分析信號的質量。

(5) 時域特性：測量差分信號的上升時間、下降時間、脈寬等時域參數。

(6) 頻域特性：進行FFT分析，觀察差分信號的頻譜特性。

通過以上步驟，用戶可以充分利用普源DS70504示波器的差分測量功能，全面分析差分信號的特性，為電路設計、調試和優化提供有力支持。

6. 測量注意事項

在使用示波器測量差分信號時，還需注意以下幾點：

(1) 確保兩個輸入通道的接地點正確連接，避免產生共模電壓。

(2) 選擇合適的探頭類型和衰減系數，確保測量精度。

(3) 根據信號的特點，調整示波器的垂直、水平和觸發設置，獲得最佳觀測效果。

(4) 若出現測量誤差或異常現象，可嘗試調整共模抑制比設置。

(5) 必要時可使用數學運算功能，進一步處理和分析差分信號數據。

總之，普源DS70504示波器提供了強大的差分信號測量功能，用戶只需按照正確的操作流程，即可充分發揮該功能，獲得差分信號的各項關鍵參數，為電路設計與調試提供有價值的數據支持。
