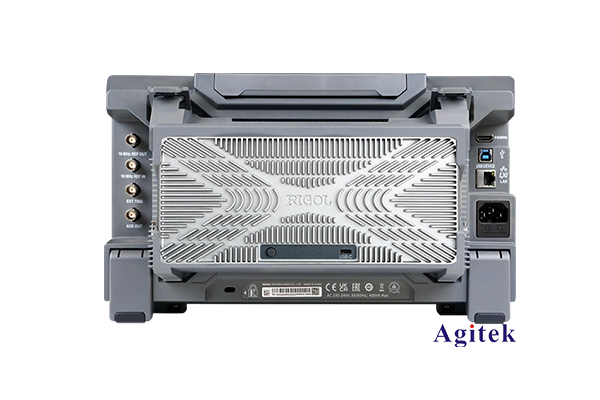

普源示波器如何測量信號頻率？

示波器作為電子測量領域最常用的儀器之一，在電子電路設計、維修及分析等方面發揮著不可替代的作用。在對電信號進行測量和分析時，信號的頻率是一個重要的參數。通過測量信號的頻率，我們可以了解信號的特性，從而更好地分析電路的工作狀況。本文將詳細介紹如何使用普源示波器測量信號頻率。

一、什么是信號頻率

信號頻率是指信號在單位時間內重復的次數，也就是周期性信號的周期數。頻率的單位是赫茲(Hz)，表示每秒鐘內信號的周期數。對于正弦波信號來說，頻率就是波形的周期倒數，即f=1/T，其中f為頻率，T為周期。對于其他類型的周期性信號，如方波、三角波等，也可以通過測量其周期來計算出頻率。

二、示波器測量信號頻率的方法

通常，示波器可以通過以下兩種主要方式測量信號頻率:

1. 手動測量法

示波器屏幕上可以顯示出信號的波形，用戶可以通過直接觀察波形來手動測量信號的周期，然后再計算出頻率。具體步驟如下:

(1) 將待測信號接入示波器輸入通道。

(2) 調節示波器的時基，使信號波形在屏幕上清晰可見。

(3) 使用示波器的光標功能，測量信號的一個完整周期所對應的時間T。

(4) 根據公式f=1/T計算出信號的頻率。

2. 自動測量法

現代示波器都具有自動測量信號頻率的功能，用戶只需在示波器上選擇相應的測量參數即可直接顯示出信號的頻率。具體步驟如下:

(1) 將待測信號接入示波器輸入通道。

(2) 在示波器上選擇"頻率"或"周期"測量參數。

(3) 示波器會自動分析信號波形，并在屏幕上顯示出信號的頻率或周期值。

三、普源示波器測量信號頻率的具體操作

下面我們以普源示波器DS1102Z為例，介紹一下具體的測量步驟。

1. 接線

將待測信號的正、負極分別連接到DS1102Z的通道1輸入端。如果需要測量多路信號的頻率，可以將其他信號接入其他通道。

2. 設置

(1) 打開示波器電源，進入測量界面。

(2) 選擇需要測量頻率的通道，例如通道1。

(3) 調整示波器的時基和垂直檔位，使信號波形在屏幕上清晰可見。

(4) 按下示波器前面板上的"MEASURE"按鈕，進入測量菜單。

(5) 在測量菜單中選擇"頻率"項目，即可顯示出通道1信號的頻率值。

3. 測量結果分析

通過觀察示波器屏幕上顯示的頻率值，我們可以了解待測信號的實際頻率，并與預期值進行對比，從而判斷電路的工作狀態是否正常。如果發現頻率偏差較大，可能表明電路中存在問題，需要進一步排查分析。

四、測量注意事項

在使用示波器測量信號頻率時，需要注意以下幾點:

1. 確保輸入信號幅度在示波器的輸入量程范圍內，避免出現信號失真或過載。

2. 根據信號的實際情況，合理選擇示波器的時基和垂直檔位，使波形在屏幕上保持合適的大小和形狀。

3. 如果測量的是脈沖信號或其他非正弦波信號，需要特別注意波形的特點，以免造成頻率測量錯誤。

4. 信號的頻率范圍要在示波器的測量能力范圍之內，超出量程會影響測量結果的準確性。

5. 如果測量的是噪聲或干擾較大的信號，可以適當調整示波器的觸發電平和耦合方式，以獲得穩定的測量結果。

通過本文的介紹，相信大家對于如何使用普源示波器測量信號頻率有了更深入的了解。示波器作為一種功能強大的電子測量儀器，在電子電路分析和調試中發揮著不可或缺的作用。掌握示波器的正確使用方法，有助于我們提高工作效率，及時發現和解決電路故障。希望本文的內容對您有所幫助，祝您測量工作順利!
