羅德與施瓦茨FSVA3050頻譜分析儀如何測試射頻信號的頻譜特征？

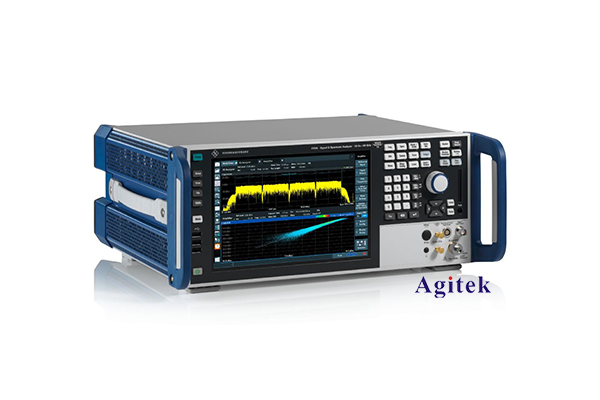

作為射頻/微波領域的專業人士，我們經常需要對各種射頻信號進行頻譜分析，以了解信號的頻譜特征。羅德與施瓦茨FSVA3050頻譜分析儀是市面上廣受歡迎的高性能頻譜分析儀之一，它可以滿足我們測試各種復雜射頻信號的需求。下面我將介紹如何使用FSVA3050頻譜分析儀測試射頻信號的頻譜特征。

一、儀器準備

1. 打開FSVA3050電源，待儀器完成自檢后進入工作界面。

2. 根據待測信號的頻率范圍，選擇合適的輸入端口(RF INPUT 1或RF INPUT 2)并連接射頻信號源。

3. 根據需要，連接外部參考源或校準源等外圍設備。

4. 選擇合適的測量功能模式，如頻譜分析、噪聲系數測量等。

二、頻譜分析設置

1. 設置頻率范圍：根據待測信號的頻率范圍，合理設置開始頻率和停止頻率。

2. 設置分辨率帶寬(RBW)：選擇合適的RBW值可以平衡分辨率和測量時間。通常RBW設置為待測信號帶寬的1/3~1/10。

3. 設置視頻帶寬(VBW)：VBW應小于等于RBW，以避免對測量結果產生影響。

4. 設置掃描時間：掃描時間的設置應滿足測量精度的要求，通常采用自動模式即可。

5. 設置衰減器：合理設置輸入衰減器可以防止輸入端過載，提高測量動態范圍。

6. 設置掃描模式：可選擇連續掃描、單次掃描或手動掃描等模式。

三、測量與分析

1. 觀察頻譜圖：分析信號的中心頻率、帶寬、功率譜密度分布等特征。

2. 測量峰值功率：利用峰值功率測量功能可快速獲得信號的峰值功率。

3. 測量平均功率：利用平均功率測量功能可測量信號的平均功率。

4. 測量噪聲功率：利用噪聲電平測量功能可測量信號的噪聲功率。

5. 測量諧波失真：通過測量信號的諧波成分可分析其失真情況。

6. 測量相位噪聲：通過相位噪聲測量功能可分析信號的相位噪聲特性。

7. 分析測量結果：根據測量結果分析信號的頻譜特性，并對照預期指標進行評估。

四、結果記錄與報告

1. 保存測量數據：可將測量結果保存為圖片、數據文件等格式，以便后續分析和記錄。

2. 整理測試報告：撰寫測試報告，包括測試目的、測試設置、測試結果分析等內容，為客戶或上級提供詳細的測試信息。

綜上所述，使用羅德與施瓦茨FSVA3050頻譜分析儀測試射頻信號的頻譜特征，需要合理設置測量參數，采用適當的測量方法，并對測量結果進行深入分析和記錄。只有熟練掌握這些操作步驟，才能夠高效、準確地完成射頻信號的頻譜測試任務。
