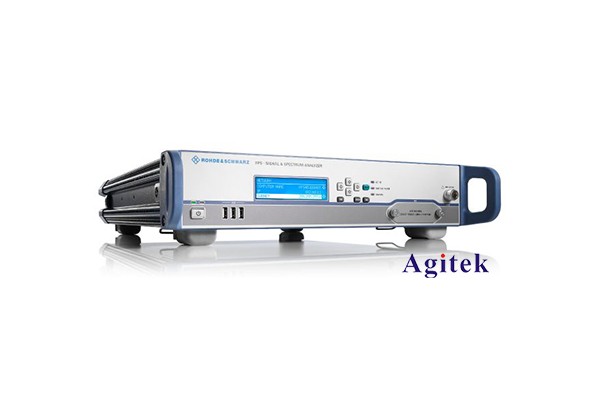

如何使用羅德與施瓦茨頻譜分析儀分析射頻信號的調制特性？

一、頻譜分析儀在射頻信號分析中的作用

頻譜分析儀是射頻工程中不可或缺的重要測量儀器。它可以準確顯示出信號在頻域上的分布情況，從而對信號的頻率、幅度、相位、噪聲等參數進行深入分析。特別是對于調制信號的分析，頻譜分析儀可以清晰地展現調制信號的調制特性，為工程師診斷和優化射頻電路提供關鍵數據。

二、頻譜分析儀的基本設置

在使用羅德與施瓦茨頻譜分析儀分析射頻調制信號時，需要合理設置以下參數：

1. 中心頻率(Center Frequency)和頻寬(Span)：根據待分析信號的頻率范圍設置合適的中心頻率和頻寬，以獲得完整的頻譜圖。

2. 分辨率帶寬(Resolution Bandwidth， RBW)：RBW決定了頻譜線的寬度，需要根據信號特性選擇合適的RBW，通常應小于信號帶寬的1/3。

3. 視頻帶寬(Video Bandwidth， VBW)：VBW決定了頻譜線的平滑程度，一般設置為RBW的1/3～3倍。

4. 掃描時間(Sweep Time)：掃描時間過短會造成頻譜數據丟失，過長則測量效率低下，需要在分辨率和測量速度之間權衡。

5. 衰減器(Attenuation)：合理設置衰減器可以防止輸入信號過大導致的失真。

三、調制信號的頻譜特性分析

1. 振幅調制(AM)信號：AM信號的頻譜包括載波頻率及兩側的調制邊帶，邊帶間隔為調制頻率。通過分析邊帶幅度可以了解調制深度。

2. 頻率調制(FM)信號：FM信號的頻譜包括載波頻率及兩側的多個調制邊帶，邊帶間隔為調制頻率。邊帶數目和幅度反映了頻偏程度。

3. 相位調制(PM)信號：PM信號的頻譜特征與FM相似，但相位偏移的頻譜分布不同。相位偏移越大，邊帶越多。

4. 正交振幅調制(QAM)信號：QAM信號的頻譜呈現復雜的調制邊帶分布，需要矢量信號分析儀進行深入分析。

四、測量技巧和注意事項

1. 合理選擇分辨率和視頻帶寬，以獲得最佳的頻譜分辨率和動態范圍。

2. 使用峰值檢波模式可以準確捕獲調制信號的峰值特性。

3. 使用跟蹤源模式可以分析調制信號的瞬時頻譜變化。

4. 注意輸入功率不能過大，以免損壞頻譜分析儀輸入端。

5. 合理使用觸發方式，同步采集調制信號的瞬時頻譜。

6. 必要時可以使用外部衰減器或放大器配合頻譜分析儀使用。

綜上所述，頻譜分析儀是射頻工程師分析調制信號特性的利器。合理設置參數，掌握測量技巧，結合實際需求，頻譜分析儀必將為您的工作提供強有力的支持。
