羅德與施瓦茨ZNBT40矢量網絡分析儀測試射頻電路的反射損耗
射頻電路是無線通信系統中的核心部件，其性能直接決定了整個系統的工作質量。反射損耗是射頻電路性能評估的重要指標之一，它反映了輸入信號在電路中的傳輸效率。過高的反射損耗會導致功率損失、信號失真，從而降低系統的性能。因此，準確測量和分析射頻電路的反射損耗對于優化電路設計和提高系統穩定性至關重要。
矢量網絡分析儀是測量射頻電路反射損耗的常用工具，它可以準確測量電路端口的復反射系數，并計算出反射損耗等參數。羅德與施瓦茨ZNBT40是一款高性能的矢量網絡分析儀，具有優異的測量精度和分辨率，廣泛應用于射頻電路的測試和分析。
本文以ZNBT40矢量網絡分析儀為例，介紹了射頻電路反射損耗測試的具體步驟，包括儀器校準、測試連接、數據采集和結果分析等關鍵環節，并通過實際案例對測試結果進行了分析和評價，為射頻電路設計人員提供了有價值的參考。
一、ZNBT40矢量網絡分析儀概述

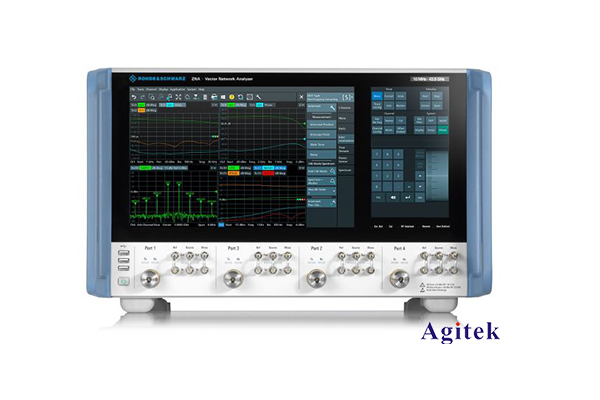

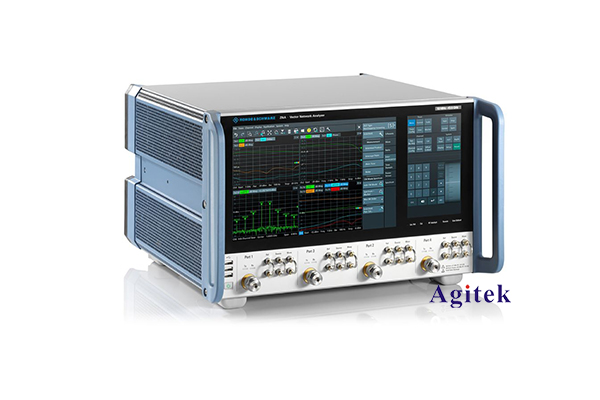

羅德與施瓦茨ZNBT40是一款高性能的矢量網絡分析儀，主要用于射頻和微波電路的測試和分析。該儀器具有以下主要特性：
1. 廣泛的測量頻率范圍：10 MHz到40 GHz，覆蓋了大部分射頻和微波應用領域。
2. 出色的測量精度：amplitude和phase的測量不確定度可達到±0.1 dB和±0.6°。
3. 優異的動態范圍：高達120 dB，可以測量極低幅度的信號。
4. 快速的測量速度：可達到每秒20，000個測量點，滿足實時測試的需求。
5. 多種測量功能：包括S參數測量、時域分析、相位噪聲測量等，滿足不同應用場景的需求。
6. 強大的數據分析和處理功能：集成了豐富的測試功能和分析工具，可以對測試數據進行深入的分析和評價。
ZNBT40矢量網絡分析儀廣泛應用于射頻和微波電路的設計、調試和優化，是測試射頻電路反射損耗的理想工具。下面將介紹使用ZNBT40進行射頻電路反射損耗測試的具體步驟。
二、射頻電路反射損耗測試步驟
1. 儀器校準
在進行任何測量之前，首先需要對ZNBT40進行校準，以確保測量結果的準確性。校準過程包括：
(1) 校準標準品選擇：根據待測射頻電路的阻抗和頻率范圍，選擇合適的校準標準品，如開路、短路、50Ω標準等。
(2) 校準連接：按照校準標準品的要求，將它們分別連接到ZNBT40的測試端口上。
(3) 執行全2端口校準：在ZNBT40上操作，啟動全2端口校準程序，測量各校準標準品的參數，計算出儀器的系統校正系數。
(4) 校準完成：ZNBT40進行內部計算，生成校正系數并保存，此后的測量結果將自動補償校正。
2. 射頻電路連接
將待測射頻電路的輸入端口連接到ZNBT40的測試端口上，確保連接牢固可靠，避免接觸不良導致測量誤差。如果待測電路不能直接連接到ZNBT40，可以使用適當的轉接頭或測試夾具進行連接。
3. 測試參數設置
在ZNBT40上設置測試參數，包括：
(1) 頻率范圍：根據待測電路的工作頻段，設置合適的開始和結束頻率。
(2) 測量模式：選擇S參數測量模式，可以測量電路的反射系數(S11)。
(3) 測量點數：根據待測頻率范圍和需要的測量分辨率，設置合適的測量點數。
(4) 測量帶寬：選擇適當的測量帶寬，以獲得良好的信噪比。
(5) 測量平均次數：適當增加平均次數，可以提高測量精度。
4. 數據采集和分析
啟動測量程序，ZNBT40將自動掃描設定的頻率范圍，采集并保存待測電路的反射系數(S11)數據。測量完成后，可以對采集的數據進行分析，計算出反射損耗：
反射損耗(dB) = -20log|S11|
其中，|S11|為反射系數的幅度。
通過分析反射損耗隨頻率的變化趨勢，可以評估待測電路的性能，并針對性地進行電路優化。
5. 測試結果解釋
通過ZNBT40測量得到的反射損耗數據，可以對射頻電路的性能進行全面分析：
(1) 反射損耗值：反映了輸入信號在電路中的傳輸效率，值越小表示傳輸效率越高。通常要求反射損耗小于-10 dB。
(2) 反射損耗隨頻率的變化：分析反射損耗在工作頻段內的變化情況，可以評估電路的寬帶特性。
(3) 反射損耗峰值：檢查是否存在明顯的共振峰或谷值，可以診斷電路中的匹配問題。
(4) 與設計指標的對比：將測量結果與電路的設計指標進行比較，評估電路性能是否滿足要求。
綜合以上分析，可以全面評估待測射頻電路的性能，為電路的優化設計提供依據。
四、實際應用案例
下面以一個典型的射頻功率放大器電路為例，介紹使用ZNBT40測試其反射損耗的具體過程。
1. 電路概述
該射頻功率放大器電路工作在2.4 GHz ISM頻段，采用GaN功率晶體管作為放大器核心。電路設計的目標是實現高效、寬帶的功率放大特性。
2. 測試過程
(1) 儀器校準：選擇合適的校準標準品(開路、短路、50Ω)，在ZNBT40上執行全2端口校準，生成校正系數。
(2) 電路連接：將待測功放電路的輸入端口直接連接到ZNBT40的測試端口。
(3) 測試參數設置：頻率范圍為2 GHz至3 GHz，測量點數為801個，中心頻率2.4 GHz，測量帶寬1 kHz，測量平均次數10次。
(4) 數據采集：啟動測量程序，ZNBT40自動掃描并采集反射系數(S11)數據。
(5) 數據分析：根據測量得到的S11數據，計算出反射損耗，并繪制反射損耗隨頻率的變化曲線。
3. 測試結果分析
從測試結果可以看出：
(1) 在2.4 GHz工作頻點，該功放電路的反射損耗約為-15 dB，符合設計指標要求。
(2) 整個2 GHz至3 GHz頻段內，反射損耗均小于-10 dB，表明電路具有良好的寬帶特性。
(3) 反射損耗曲線平滑，未出現明顯的共振峰或谷值，說明電路的匹配設計較為理想。
綜合以上分析，該射頻功放電路的反射損耗特性符合設計要求，為后續的功率特性測試和優化奠定了良好的基礎。
準確測量和分析射頻電路的反射損耗對于電路設計優化和系統性能提升至關重要。本文介紹了使用羅德與施瓦茨ZNBT40矢量網絡分析儀測試射頻電路反射損耗的具體步驟，包括儀器校準、測試連接、數據采集和結果分析等關鍵環節。通過實際案例的分析，說明了ZNBT40在射頻電路反射損耗測試中的應用優勢，為相關領域的工程師提供了有價值的參考。
