羅德與施瓦茨ZNLE6矢量網絡分析儀測量功分器的應用

功分器是射頻及微波領域中常見的無源元件之一，廣泛應用于無線通信、雷達等系統中。作為一種被動器件，功分器的性能直接影響整個系統的工作質量。因此，對功分器進行精確測量和性能分析顯得尤為重要。本文將介紹如何利用羅德與施瓦茨ZNLE6矢量網絡分析儀測量功分器的關鍵參數。

1. 功分器的基本原理

功分器顧名思義是將輸入功率分配到兩個或多個輸出端口的無源器件。根據結構不同，常見的功分器類型包括T型、Wilkinson型、微帶線型等。無論何種拓撲，功分器的工作原理都遵循能量守恒定律，即輸入功率等于各輸出端口功率之和。

2. 羅德與施瓦茨ZNLE6矢量網絡分析儀簡介

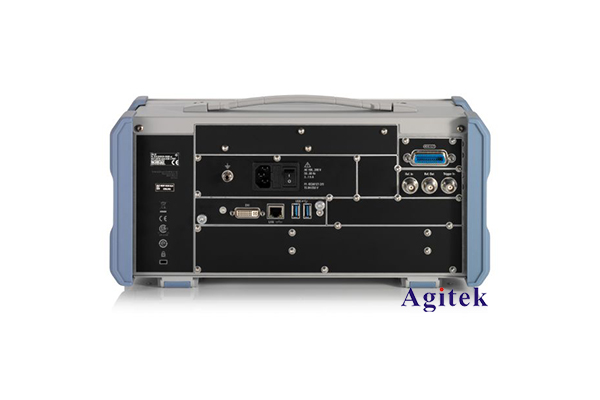

羅德與施瓦茨ZNLE6是一款緊湊型、高性能的矢量網絡分析儀，廣泛應用于射頻與微波器件的測試與表征。該儀器擁有 6GHz的工作頻帶，具有出色的動態范圍和測量精度，可滿足功分器等無源器件的測試需求。ZNLE6內置多種測量功能，包括S參數測量、阻抗分析、時域反射等，為用戶提供全面的測試解決方案。

3. 功分器的關鍵參數測量

S參數測量

S參數是描述功分器性能的關鍵指標，包括輸入反射系數S11、輸出反射系數S22、傳輸系數S21和S31等。ZNLE6可以直接測量這些參數，并通過分析S參數得出功分器的分頻比、隔離度、插入損耗等特性。

功率分配比

功分器的主要作用是將輸入功率分配到各輸出端口，因此準確測量各輸出端口的功率分配比至關重要。ZNLE6提供高動態范圍的功率測量能力，能夠精確測量每個輸出端口的功率水平，從而計算出功分器的功率分配比。

相位特性

除幅度特性外，功分器的相位特性也是重要指標。ZNLE6的相位測量精度可達0.1度，能夠準確測量各輸出端口之間的相位差，為評估功分器的相位平衡性提供依據。

時域反射測試

時域反射(TDR)測試可用于檢測功分器內部的特性阻抗不匹配點，幫助分析器件的制造缺陷。ZNLE6內置TDR功能，可通過時域波形分析揭示功分器的結構問題，為優化設計提供參考。

4. 測量實施步驟

 儀器設置

首先，將ZNLE6連接到待測功分器，并根據測量需求選擇合適的測量端口。然后，在儀器上設置所需的頻率范圍、功率水平、掃描點數等參數。

校準

為確保測量精度，需要先對ZNLE6進行全三端口校準。利用ZNLE6內置的校準向導，可快速完成開路、短路、50Ω負載的校準過程。

 測量與分析

完成校準后，ZNLE6即可測量功分器的各項參數，包括S參數、功率分配比、相位特性等。儀器會將測量結果以圖形或數據的形式呈現，用戶可直觀地分析器件性能，并對比設計指標。必要時還可進行時域反射測試，以diagnose器件的內部結構問題。

矢量網絡分析儀是測量和分析功分器性能的重要工具。本文詳細介紹了如何利用羅德與施瓦茨ZNLE6進行功分器測試，涵蓋了關鍵參數的測量方法和分析技巧。ZNLE6憑借其出色的測量性能和靈活的測試功能，為用戶提供了一種高效、可靠的功分器測試解決方案，有助于提高相關器件的設計水平和生產質量。
