泰克MSO44示波器測量電源紋波
電源紋波是電子電路中常見的一個問題，它會對電路的性能和穩定性產生不利影響。準確測量電源紋波對于分析和解決電路問題至關重要。泰克MSO44示波器作為一款高性能的混合信號示波器，具有豐富的測量功能和強大的分析能力，可以為電源紋波的測量提供有力支持。本文將介紹如何利用泰克MSO44示波器測量電源紋波，并分析測量結果，為電路設計和優化提供參考。
電源紋波的產生及影響：
電源紋波是電源輸出電壓中存在的交流分量，它主要由以下幾個原因造成:
1. 整流電路：由于整流電路的工作原理，整流后的直流電壓會存在紋波成分。
2. 濾波電路不完善：濾波電路的濾波能力有限，無法完全濾除紋波成分。
3. 負載變化：負載電流的變化會引起電源輸出電壓的波動。
4. 電源開關：電源開關時會產生瞬態電壓波動。
電源紋波會對電路產生以下影響：
1. 降低電路的信噪比，影響電路的性能。
2. 對敏感電路如模擬電路和射頻電路產生干擾。
3. 導致電路工作不穩定，甚至引起系統故障。
因此，準確測量和分析電源紋波對于電路設計和優化非常重要。
泰克MSO44示波器測量電源紋波

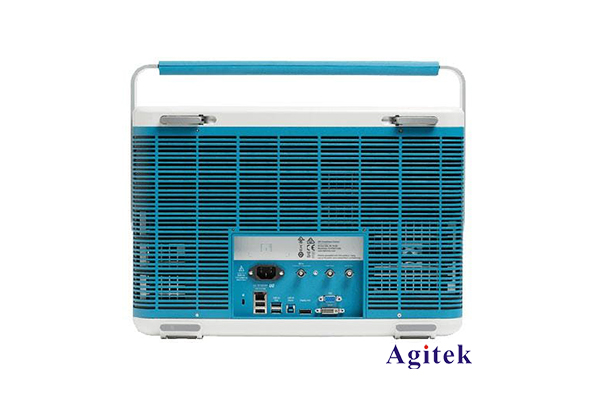

泰克MSO44示波器作為一款高性能的混合信號示波器，具有以下特點:
1. 4個模擬通道和16個數字通道，可同時測量模擬和數字信號。
2. 2.5GHz的帶寬，可捕獲高速信號。
3. 每通道最高5GS/s的采樣率，可獲得高分辨率的波形。
4. 豐富的測量和分析功能，包括電源紋波測量。
下面以一個典型的電源電路為例，介紹如何使用泰克MSO44示波器測量電源紋波。
1. 連接測量電路
將MSO44示波器的通道1連接到電源輸出端，用于測量電源電壓波形。
2. 設置示波器參數
- 時基:根據預期的紋波頻率調整時基，以獲得合適的波形顯示。
- 垂直檔位:調整垂直檔位，使波形占滿屏幕。
- 觸發:使用邊沿觸發，觸發電平設置在DC電壓附近。
3. 測量電源紋波
- 使用示波器的自動測量功能，選擇"峰-峰電壓"測量電源紋波的峰-峰值。
- 也可以手動測量波形上下兩個極值的電壓差，得到峰-峰電壓。
4. 分析測量結果
- 觀察波形形狀，判斷紋波的主要頻率成分。
- 結合電路拓撲和工作原理，分析導致紋波的原因。
- 根據測量結果，評估電源紋波對電路的影響程度。
5. 優化電源設計
- 根據測量結果，調整濾波電路的參數，提高濾波能力。
- 優化負載電路，降低負載變化引起的電壓波動。
- 改善整流電路，降低整流過程中產生的紋波。
通過以上步驟，可以充分利用泰克MSO44示波器的強大功能，準確測量電源紋波，并針對測量結果進行分析和優化，從而提高電路的性能和穩定性。
實例分析
下面以一個具體的電源電路為例，介紹如何使用泰克MSO44示波器測量電源紋波。
該電源電路采用典型的整流-濾波拓撲，輸入為220V交流電，輸出為12V直流電。我們將MSO44示波器的通道1連接到電源輸出端，測量電源紋波。
測量結果可以看到電源輸出存在明顯的紋波。測量結果顯示，紋波的峰-峰值約為120mV，占輸出電壓的1%左右。
分析這一測量結果，可以得出以下結論:
1. 紋波的主要頻率成分為100Hz，這與輸入交流電的頻率一致，說明紋波主要源于整流電路。
2. 紋波幅度較小，在可接受的范圍內，不會對電路產生嚴重影響。
3. 但如果電路對電源紋波較為敏感，還需要進一步優化濾波電路，降低紋波幅度。
基于以上分析，我們可以采取以下措施優化電源設計:
1. 增大濾波電容的容量，提高濾波能力。
2. 優化濾波電路的拓撲結構，提高濾波效果。
3. 降低負載變化，減少負載引起的電壓波動。
通過這些優化措施，可以進一步降低電源紋波，提高電路的性能和穩定性。
電源紋波是電子電路中常見的一個問題，準確測量和分析電源紋波對于電路設計和優化至關重要。泰克MSO44示波器作為一款高性能的混合信號示波器，具有豐富的測量和分析功能，可以為電源紋波的測量提供有力支持。本文介紹了如何使用MSO44示波器測量電源紋波，并針對測量結果進行分析和優化，為電路設計提供了參考。通過合理利用MSO44示波器的功能，電子工程師可以更好地解決電源紋波問題，提高電路的性能和可靠性。
