羅德與施瓦茨矢量矢量網絡分析儀測量射頻濾波器的帶寬與損耗

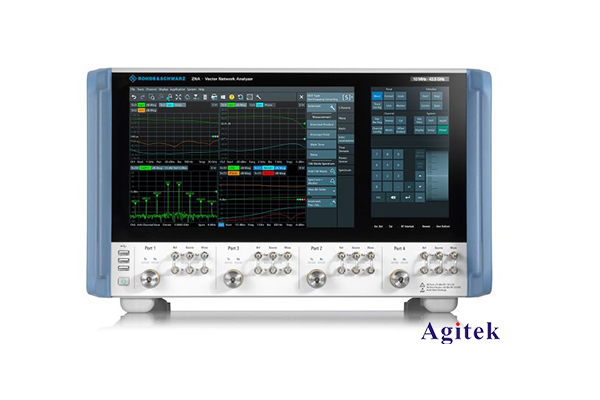

在現代通信系統中，射頻濾波器是不可或缺的關鍵器件。它們被廣泛應用于各種無線電頻段，起到了信號濾波、頻率選擇等重要作用。準確測量射頻濾波器的性能參數，如帶寬和插入損耗，對于優化系統設計、提高系統性能至關重要。作為一種先進的矢量測量儀器，羅德與施瓦茨矢量網絡分析儀(VNA)可以為射頻濾波器的測量提供強大的支持。

帶寬是衡量濾波器性能的重要指標之一。它反映了濾波器在頻率域上的選擇性，即濾波器能夠通過的頻率范圍。一般來說，帶寬越寬，濾波器的選擇性越差，但通帶內的信號損耗也會越小。相反，帶寬越窄，濾波器的選擇性越好，但通帶內的信號損耗也會增大。因此，在設計射頻濾波器時需要根據具體應用場景，在帶寬和選擇性之間進行權衡。

R&S VNA可以通過S參數測量準確地獲取濾波器的帶寬信息。首先，需要將待測濾波器連接到VNA的測試端口上。然后，在VNA的軟件界面上設置合適的測量頻率范圍，并選擇合適的測量參數，如S21(正向傳輸系數)。VNA會自動掃描設定的頻率范圍，并記錄下S21隨頻率變化的曲線。通帶內的3dB點即可定義為濾波器的帶寬。

除了帶寬，插入損耗也是評價濾波器性能的重要指標。插入損耗反映了信號通過濾波器時的功率損失。理想情況下，插入損耗應該盡可能小，以確保系統鏈路預算。R&S VNA同樣可以通過S參數測量獲取濾波器的插入損耗信息。在測量S21曲線的基礎上，可以直接讀取通帶內的最小值，即為濾波器的插入損耗。

需要注意的是，在實際測量過程中，要充分考慮測量環境、測試接口、測試線纜等因素對測量結果的影響，采取必要的校準和補償措施，以確保測量數據的準確性和可靠性。此外，還要注意測量時的功率水平，避免因過大功率而造成被測濾波器的非線性失真。

總之，憑借其出色的矢量測量能力，R&S VNA可以為射頻濾波器的帶寬和插入損耗測量提供精確可靠的解決方案。通過對測量數據的深入分析，工程師可以全面了解濾波器的性能特性，為后續的電路設計和優化提供有力支撐。
