可編程直流電源如何進行調壓調流？

可編程直流電源是電子工程領域中廣泛使用的一種重要儀器設備。它能夠提供可調的直流電壓和電流輸出，滿足各種電子電路和設備的供電需求。與傳統的固定輸出的直流電源相比，可編程直流電源具有更強的靈活性和可編程性，可以根據實際應用的需求進行電壓和電流的調節。這使其在電子產品研發、電路測試、電池充放電等領域發揮著重要作用。

可編程直流電源的核心功能就是實現對輸出電壓和電流的精確調控。這需要采用先進的調壓和調流技術。本文將從可編程直流電源的工作原理出發，詳細介紹其調壓和調流的實現方法，并探討數字化控制和遠程編程等功能，為讀者全面了解這一重要的電源設備提供參考。

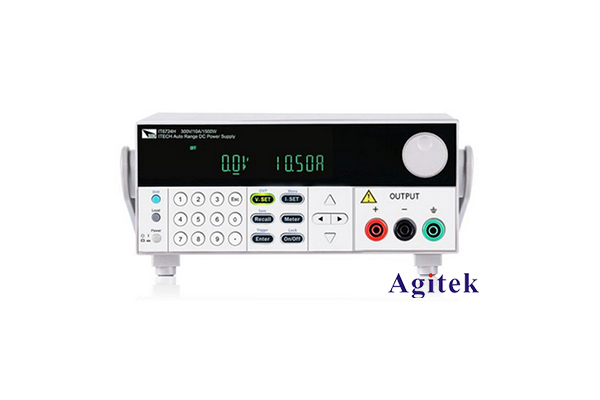

1. 可編程直流電源的工作原理

1) 輸入整流和濾波電路:將交流電源轉換為直流電壓，并對其進行濾波處理。

2) 開關調節電路:利用開關元件(如MOSFET)對直流電壓進行脈寬調制(PWM)，從而實現對輸出電壓的精細調節。

3) 輸出濾波電路:對開關調節電路的輸出進行濾波，去除脈動成分，輸出平滑的直流電壓。

4) 電壓和電流檢測電路:檢測輸出電壓和電流，并反饋給控制電路。

5) 控制電路:根據用戶設定的目標電壓和電流值，通過反饋控制調整開關調節電路的工作狀態，實現對輸出的精確調壓和調流。

6) 顯示和接口電路:向用戶顯示當前的輸出電壓和電流值，并提供編程接口以設置目標參數。

在工作過程中，控制電路首先根據用戶設定的目標電壓和電流值，通過電壓和電流檢測電路獲取反饋信號。然后，控制電路會調整開關調節電路的工作狀態，使輸出電壓和電流達到目標值。這就實現了對輸出的精確調壓和調流。

2. 調壓技術

可編程直流電源的調壓技術主要有以下兩種實現方式:

2.1 電壓反饋控制

電壓反饋控制是最基本的調壓方式。如圖2所示，控制電路會不斷檢測輸出電壓，并將其與設定值進行比較。如果輸出電壓偏離設定值，控制電路會相應調整開關調節電路的工作狀態，以使輸出電壓恢復到目標值。這種方式能夠?qū)崿F(xiàn)對輸出電壓的精確控制，輸出電壓的穩定性和紋波特性較好。

2.2 脈寬調制控制

除了電壓反饋控制，可編程直流電源還可以采用脈寬調制(PWM)技術實現調壓。如圖3所示，控制電路會生成一個固定頻率的方波信號，并通過調節方波的占空比來控制開關調節電路的工作狀態，從而實現對輸出電壓的調節。這種方式能夠?qū)崿F(xiàn)更細致的電壓調節，輸出電壓的分辨率可以達到毫伏級。同時，PWM控制還能夠提高電源的轉換效率。

3. 調流技術

除了調壓功能，可編程直流電源還需要實現對輸出電流的精確控制，即調流功能。常見的調流技術包括:

3.1 電流反饋控制

電流反饋控制的原理與電壓反饋控制類似，如圖4所示?？刂齐娐窌粩鄼z測輸出電流，并將其與設定值進行比較。如果輸出電流偏離設定值，控制電路會調整開關調節電路的工作狀態，使輸出電流恢復到目標值。這種方式能夠?qū)崿F(xiàn)對輸出電流的精確控制，輸出電流的穩定性和紋波特性較好。

3.2 功率限制控制

除了電流反饋控制，可編程直流電源還可以采用功率限制控制的方式實現調流。如圖5所示，控制電路會同時檢測輸出電壓和電流，并計算輸出功率。當輸出功率接近設定的最大功率時，控制電路會自動限制輸出電流，防止功率超出限制值。這種方式能夠有效保護負載，同時也能實現對輸出電流的間接控制。

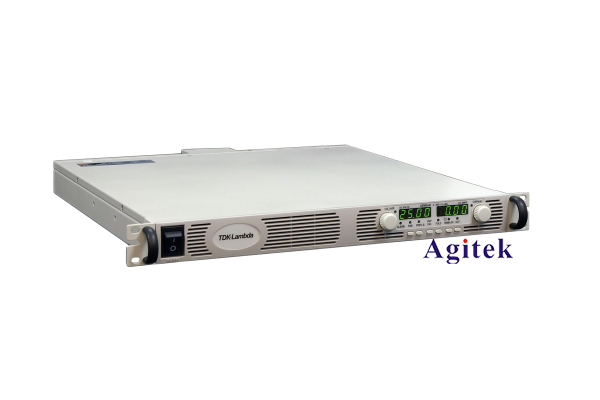

4. 數字化控制和遠程編程

隨著電子技術的發展，現代可編程直流電源已經廣泛采用數字化控制技術。如圖6所示，控制電路采用微控制器或FPGA等數字芯片實現，能夠提供更加靈活和強大的功能。

數字化控制不僅能夠提高調壓調流的精度和穩定性，還能實現更多的附加功能，如:

1) 顯示和操作界面的數字化，使用LCD或觸摸屏實現更友好的人機交互。

2) 存儲和回放功能，可以保存和調用多組輸出參數設置。

3) 遠程編程接口，如USB、以太網等，實現計算機或移動設備對電源的遠程控制。

4) 數據記錄和分析功能，記錄輸出參數的歷史變化趨勢。

5) 保護功能，如過壓、過流、過熱等保護機制。

這些功能不僅提高了可編程直流電源的使用便利性，也增強了其在各種應用場景中的適用性。

可編程直流電源是電子工程領域中廣泛應用的一種重要儀器設備。本文從可編程直流電源的工作原理出發，詳細介紹了其調壓和調流的實現方法，包括電壓反饋控制、脈寬調制控制、電流反饋控制和功率限制控制等技術。同時，文章還探討了可編程直流電源的數字化控制和遠程編程等功能，為讀者全面了解這一重要的電源設備提供了參考。隨著電子技術的不斷進步，可編程直流電源必將在未來的電子產品研發、電路測試等領域發揮更加重要的作用。
